eCADSTAR Thermal Risk Management: Präzise 3D-Wärmeanalyse für professionelle PCB-Designs

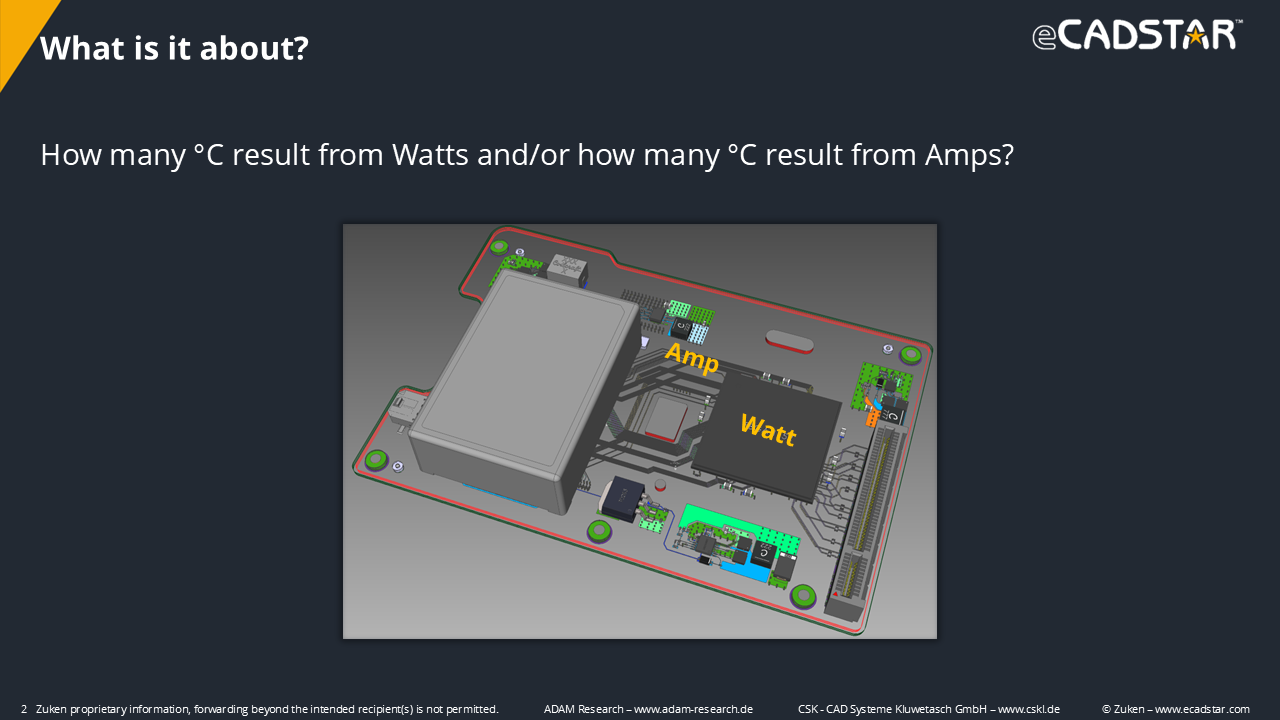

Das optionale Add-on eCADSTAR Thermal Risk Management (TRM3) von ADAM Research ist eine hochspezialisierte Simulationslösung, die thermische Risiken in Baugruppen bereits vor der Prototypenphase präzise identifiziert. Da elektrischer Strom sowohl Bauteile als auch Leiterbahnen erwärmt, bietet TRM eine tiefgreifende Prüfung der zu erwartenden Temperaturen für alle starren Flachbaugruppen. Als Ihr autorisierter Partner unterstützen wir Sie dabei, verlustleistungsbedingte Effekte frühzeitig zu erkennen und Ihre Designs auf Zuverlässigkeit sowie maximale Leistungsfähigkeit zu untersuchen.

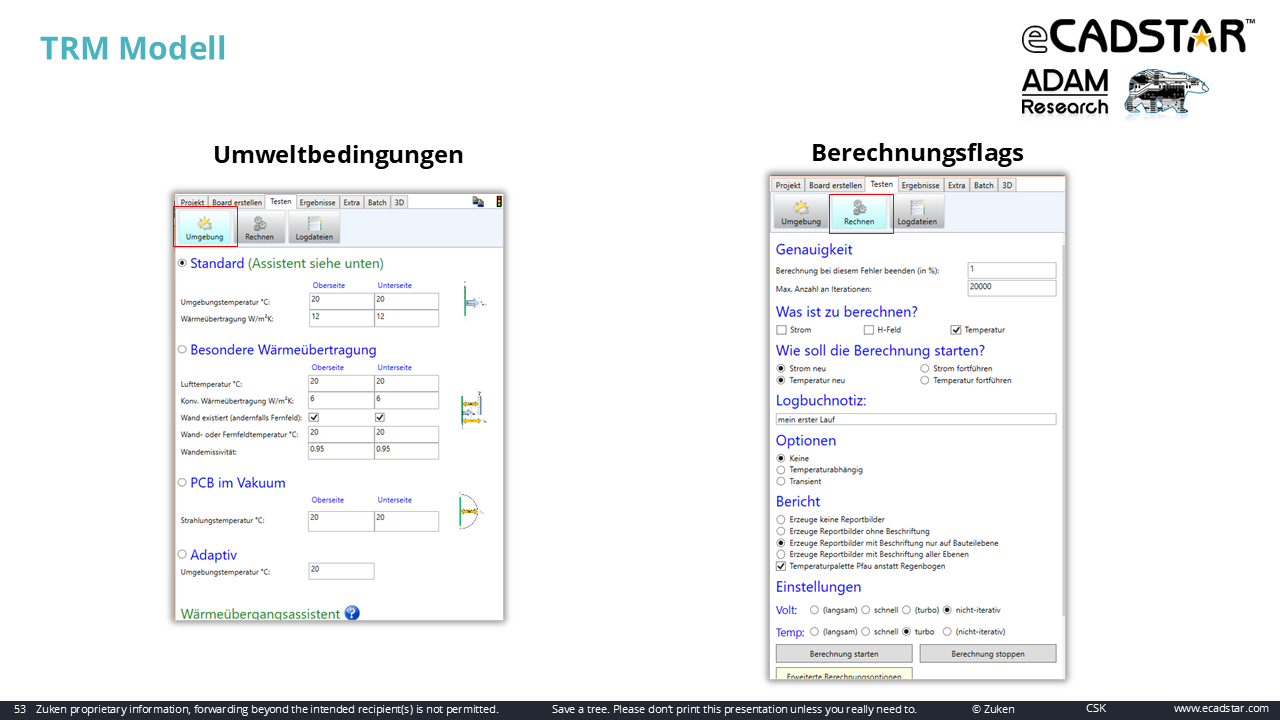

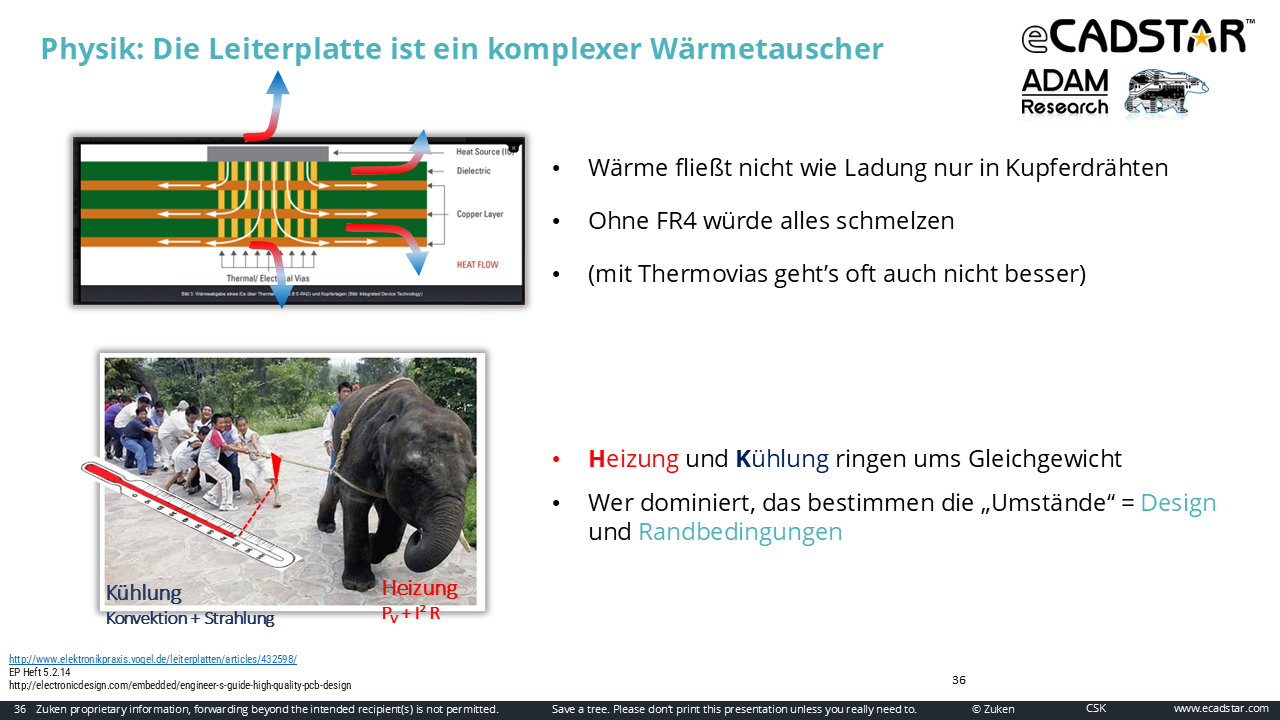

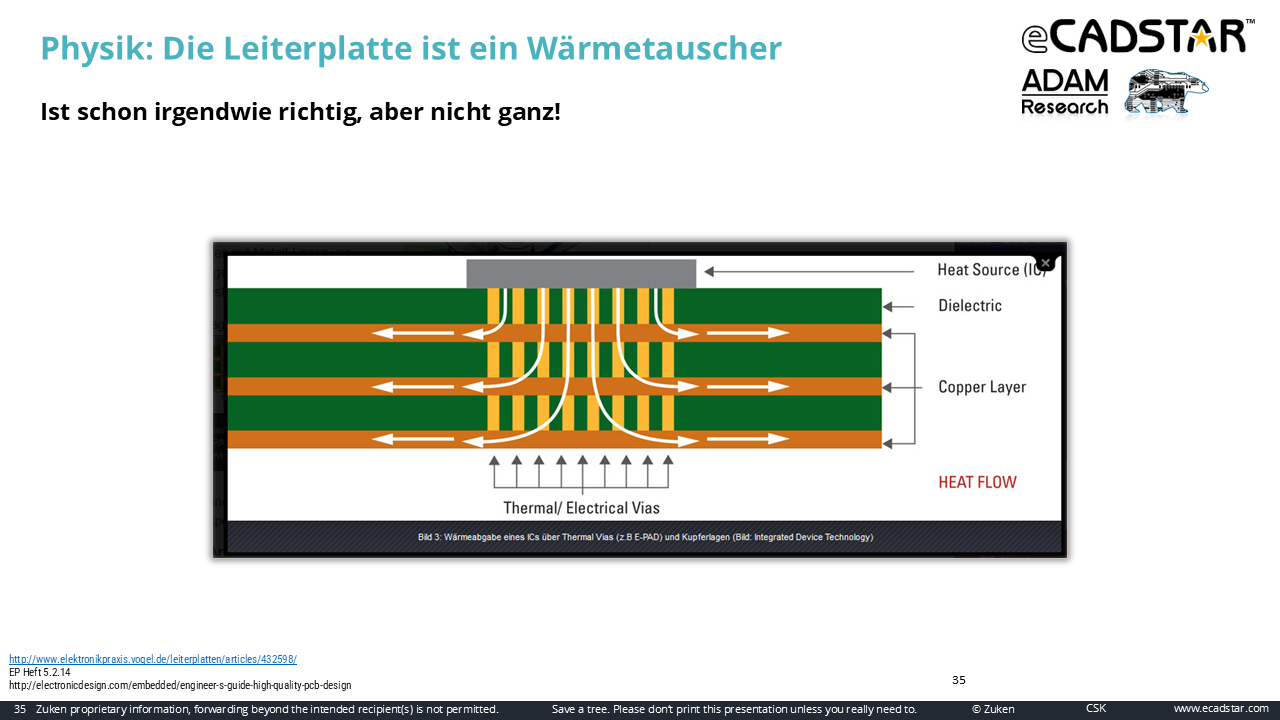

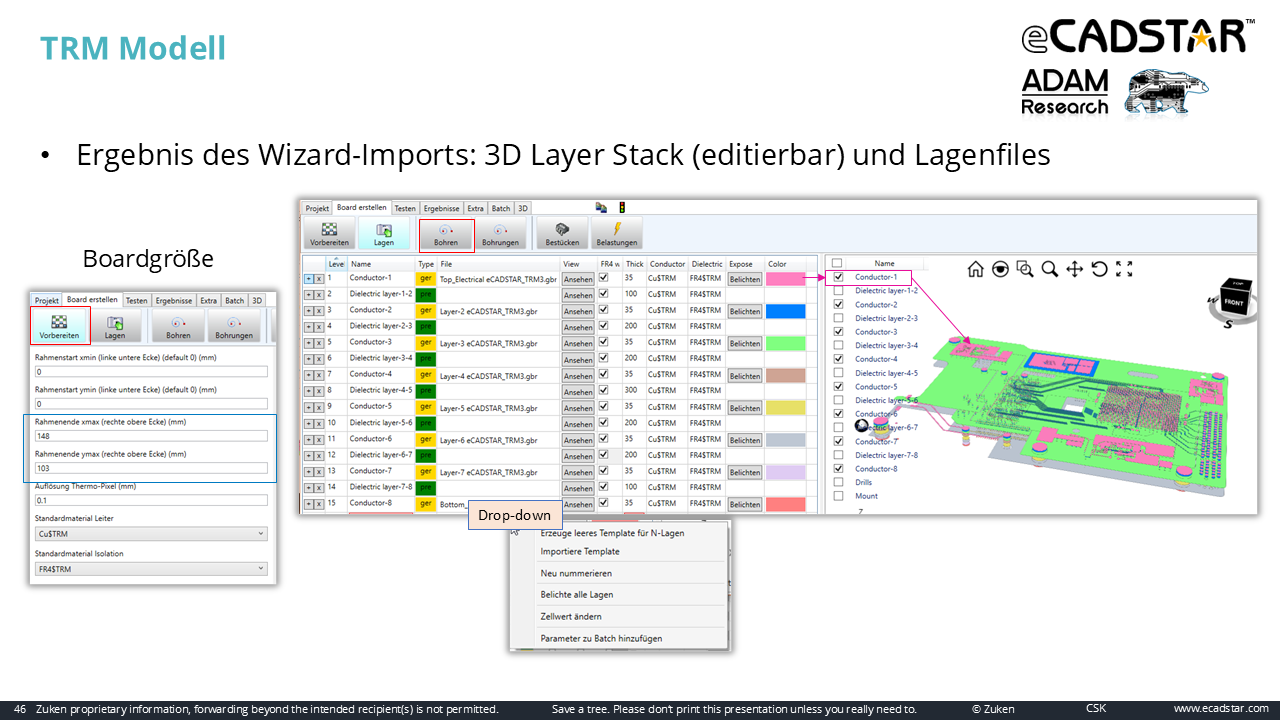

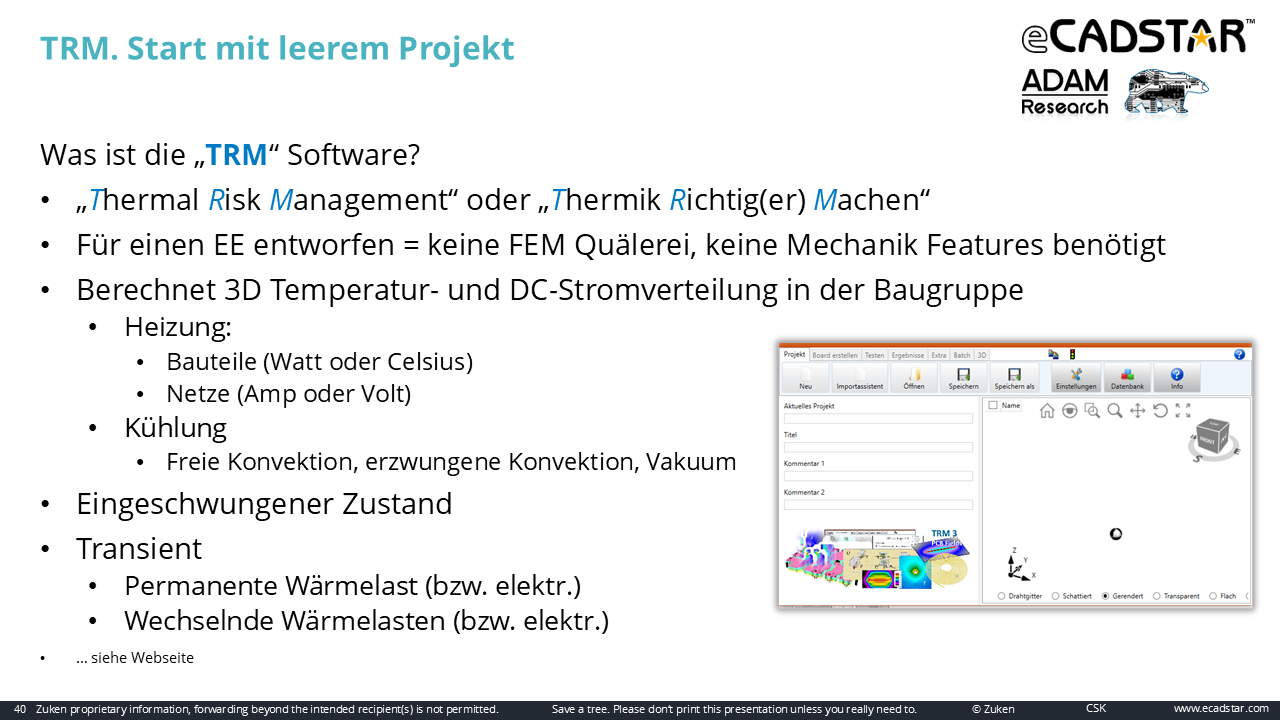

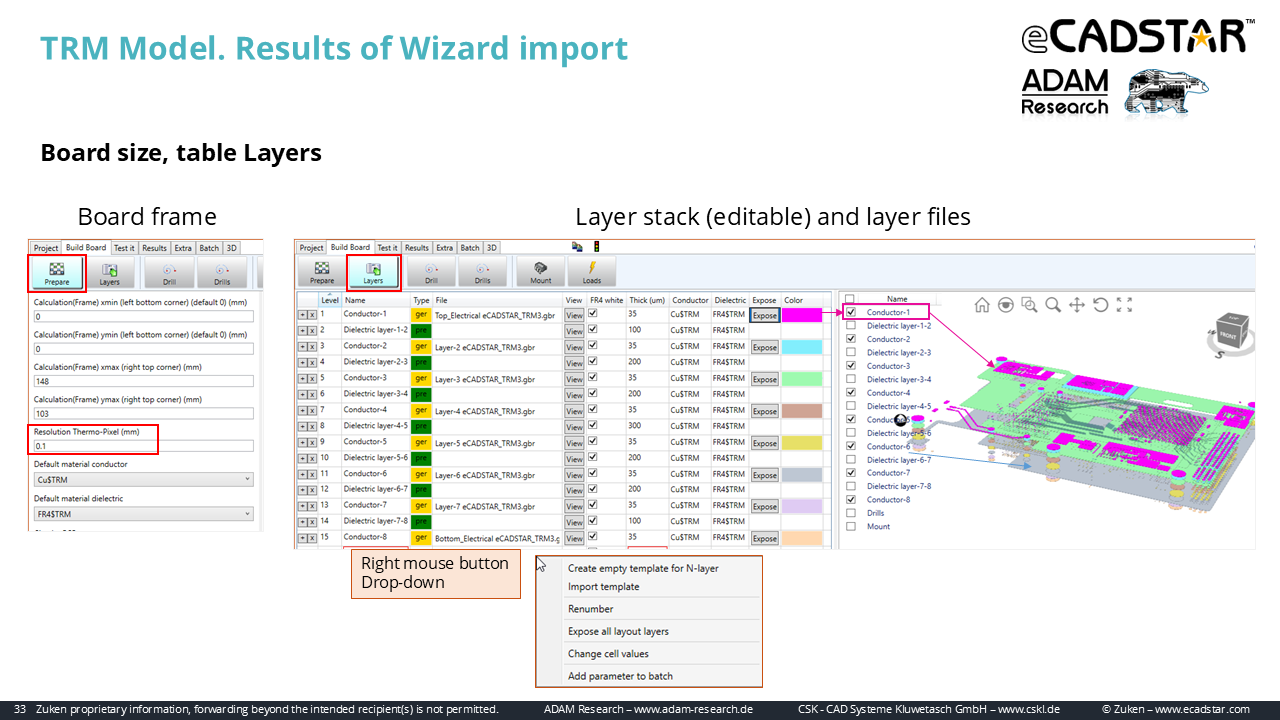

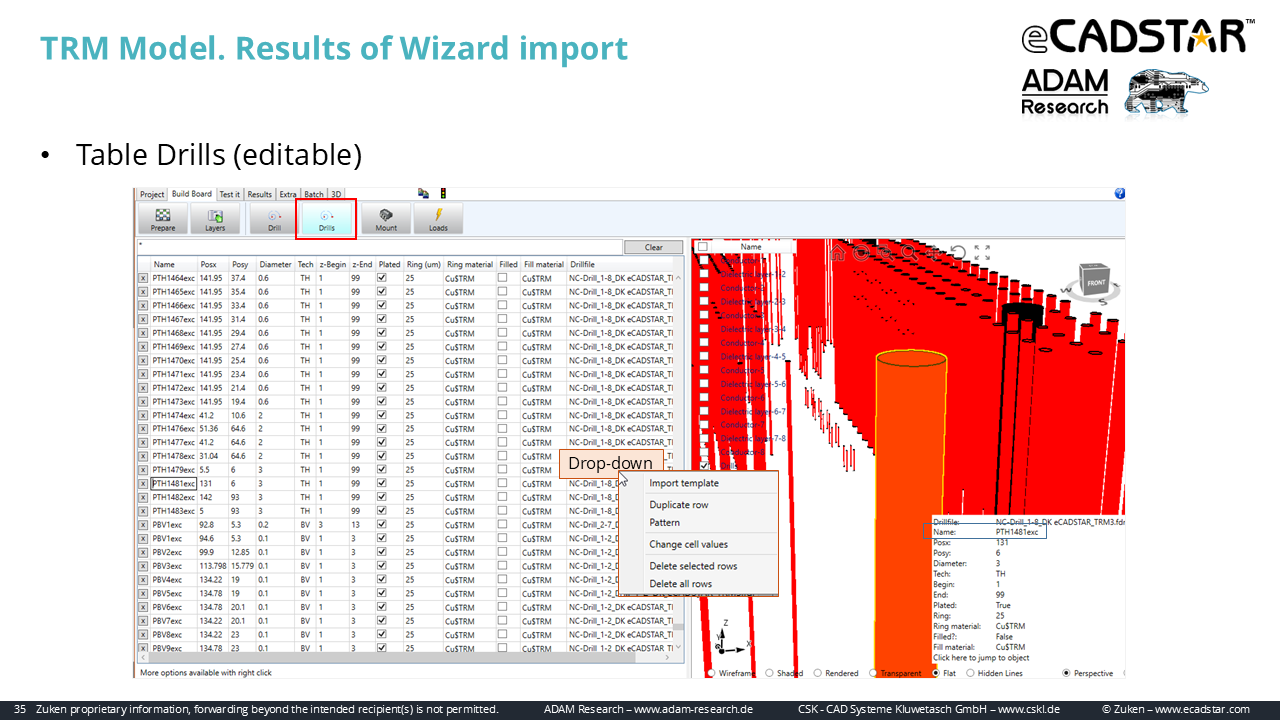

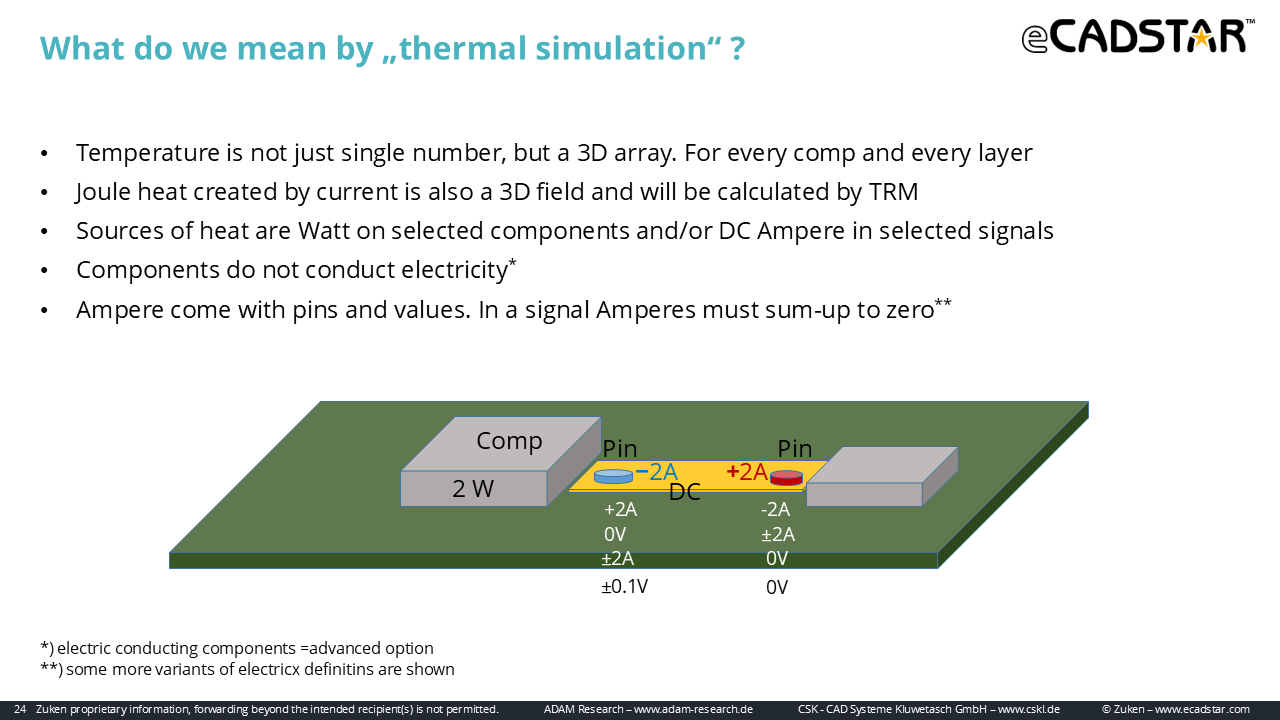

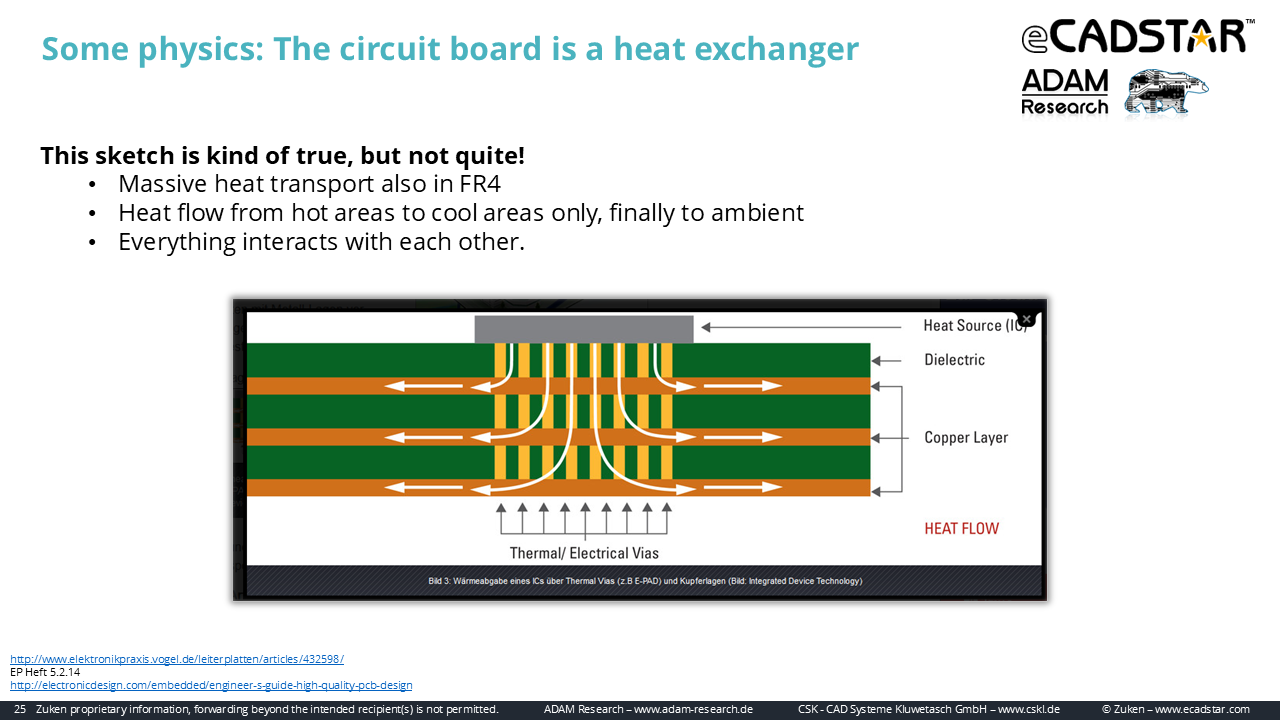

Die Software wurde gezielt für Elektronikingenieure entwickelt, um die Komplexität aus der thermischen Simulation zu nehmen: Es sind keine tiefgreifenden Spezialkenntnisse in Strömungsmechanik erforderlich, um schnelle und verwertbare Erkenntnisse zu gewinnen. TRM simuliert die Temperaturverteilung in einem geometrischen 3D-Modell, das die Wechselwirkung von Hotspots sowie den Verlauf interner und externer Wärmeflüsse – inklusive Kühlung durch Lüfter, Strahlungsaustausch oder Vakuum – in Ihrem konkreten Design berücksichtigt. Dieser Ansatz bildet die physikalische Realität Ihres Layouts exakt ab und berücksichtigt dabei auch gepluggte, ungepluggte sowie Blind- und Buried-Vias, Inlays und Stromschienen.

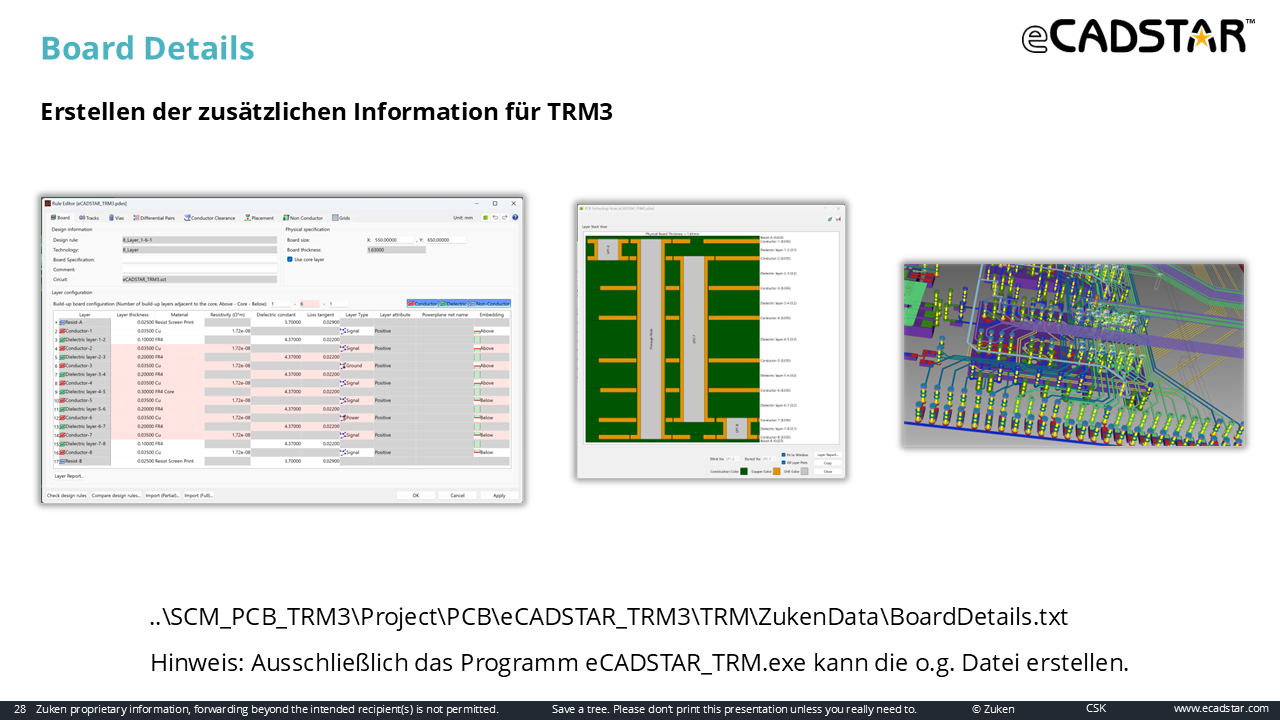

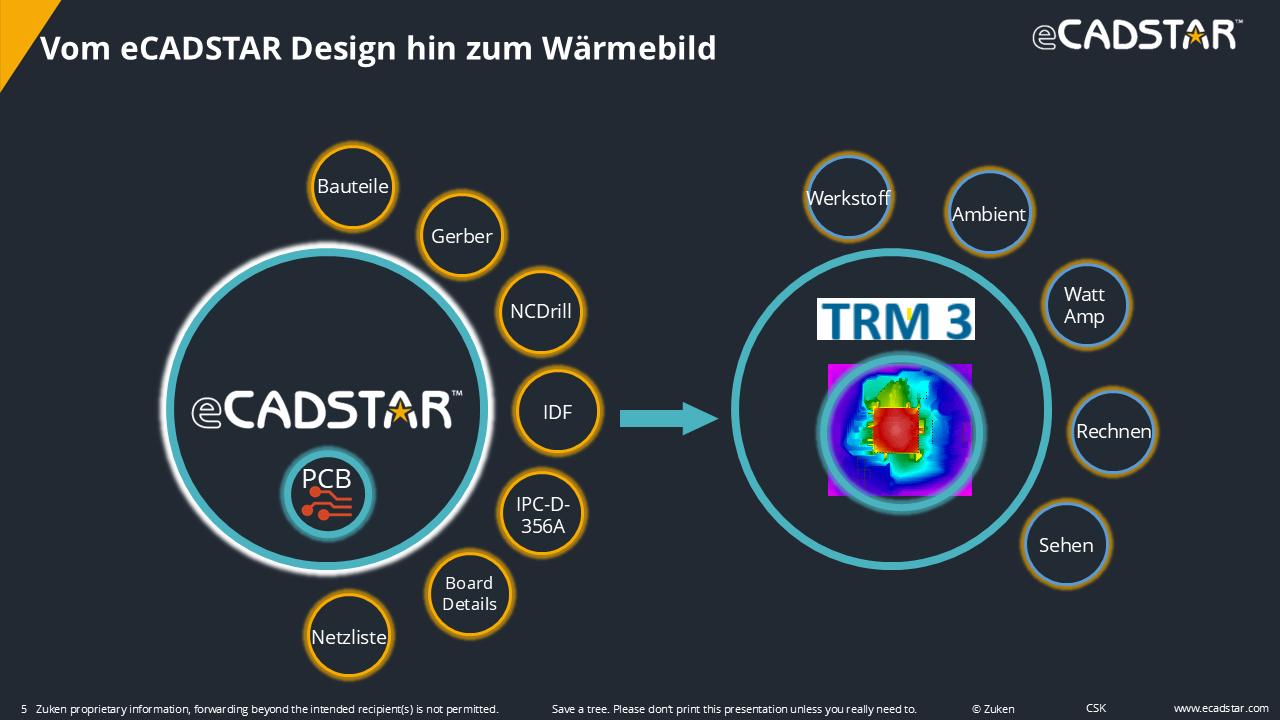

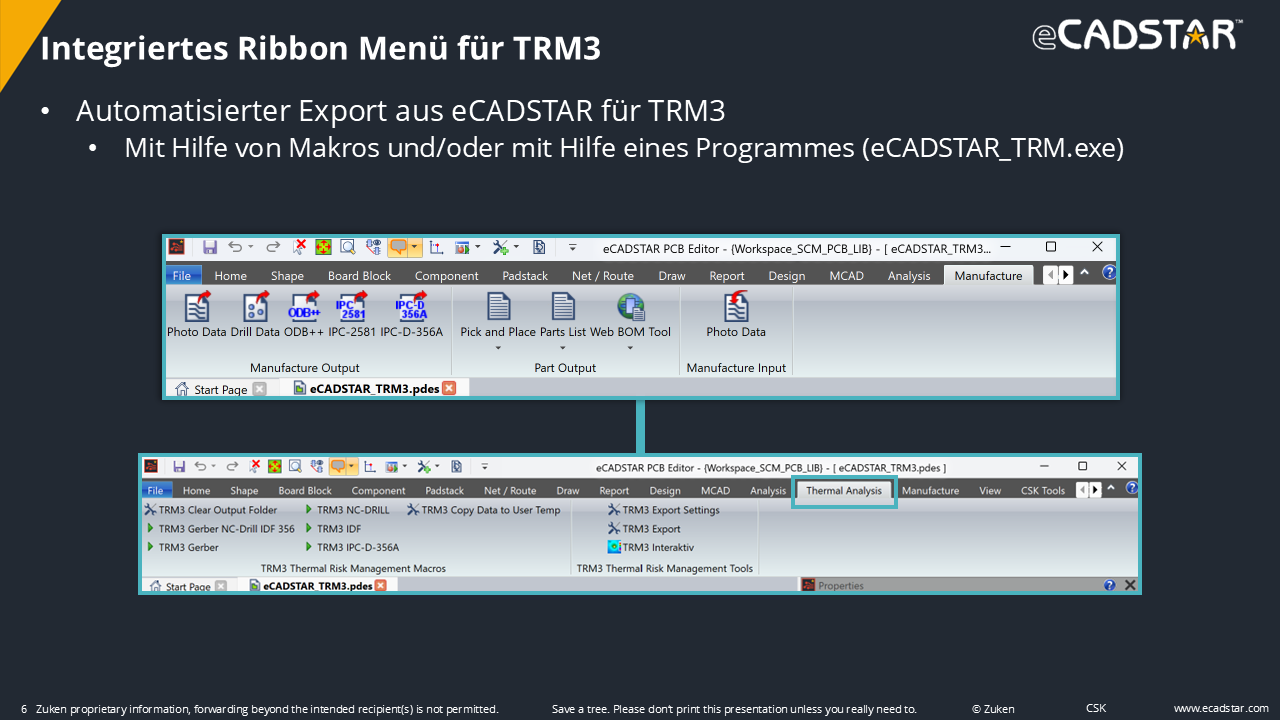

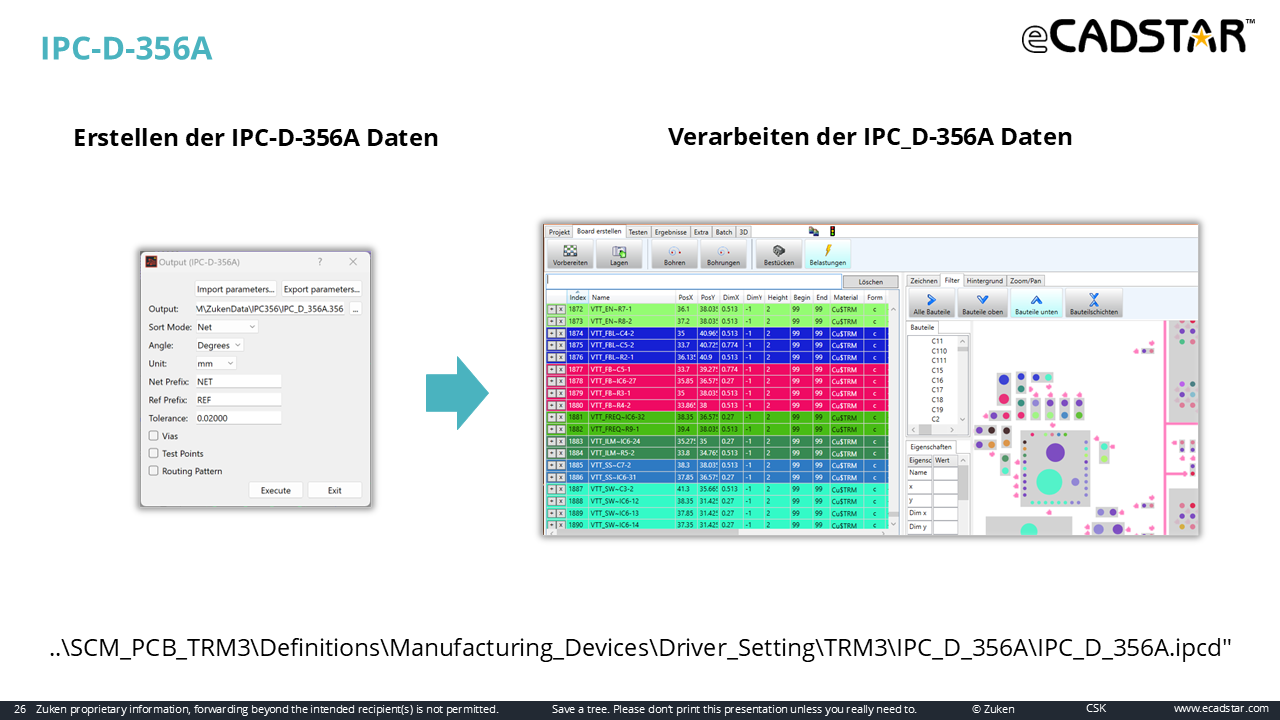

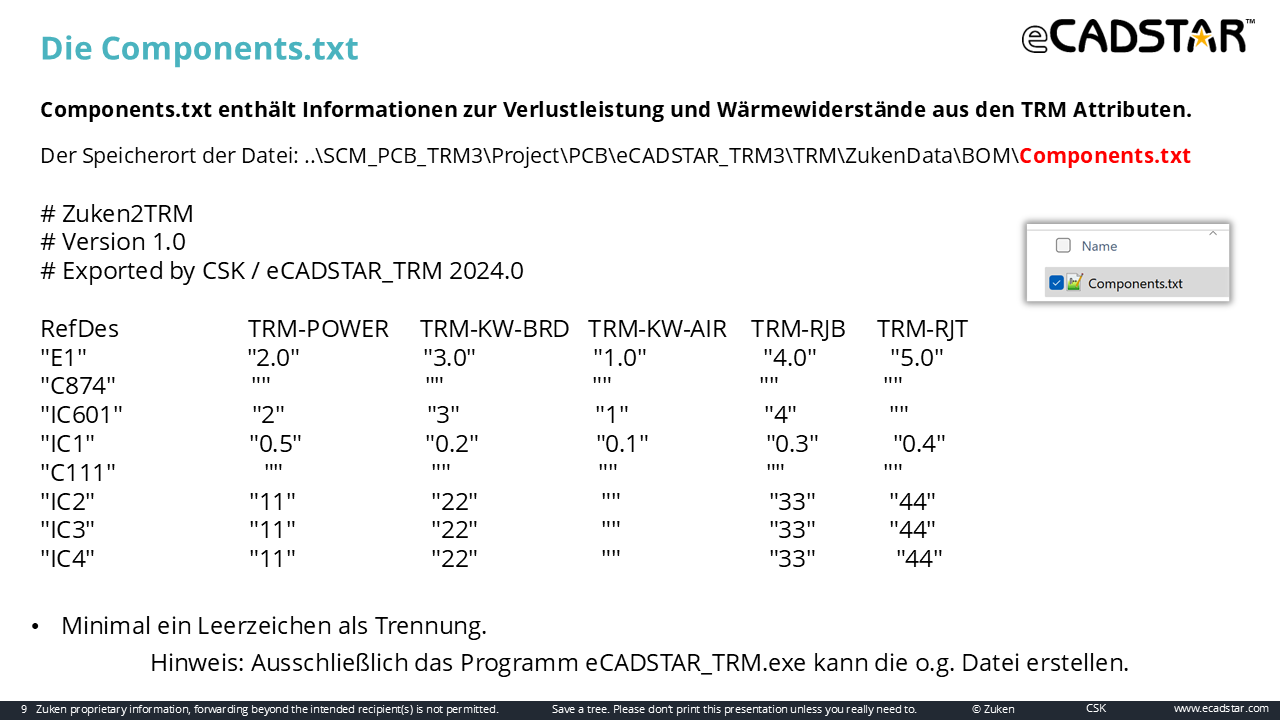

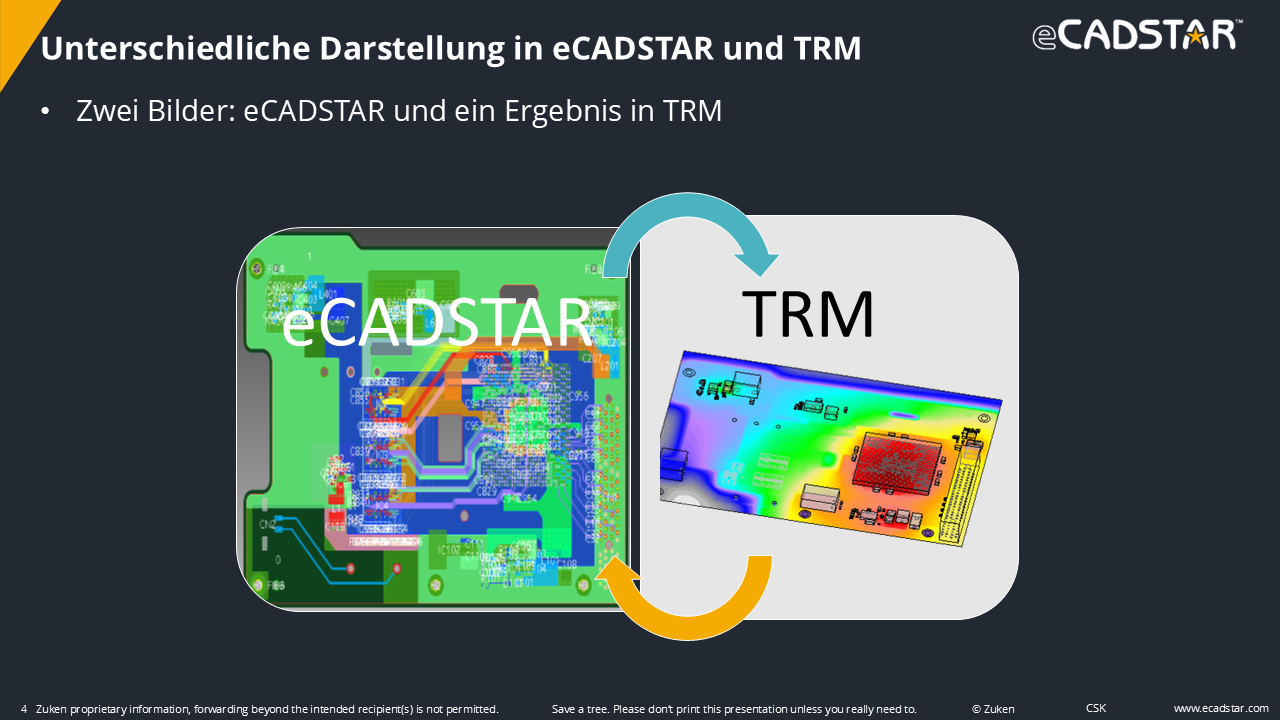

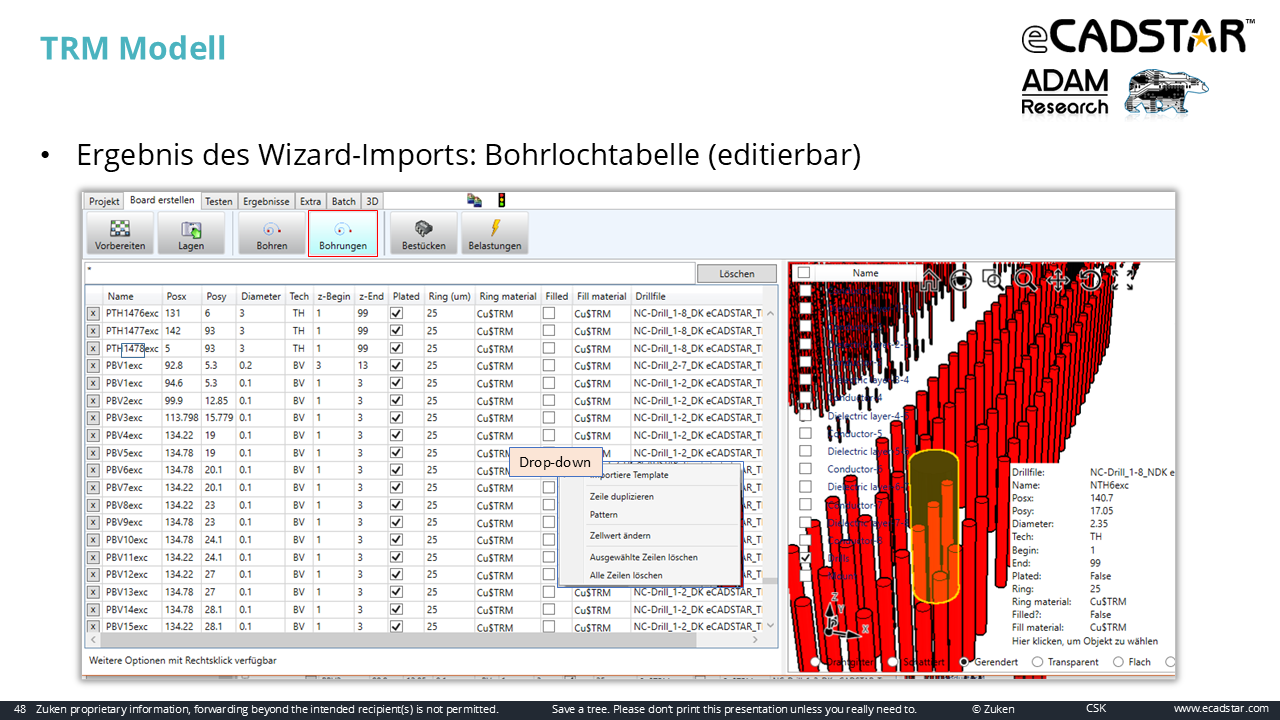

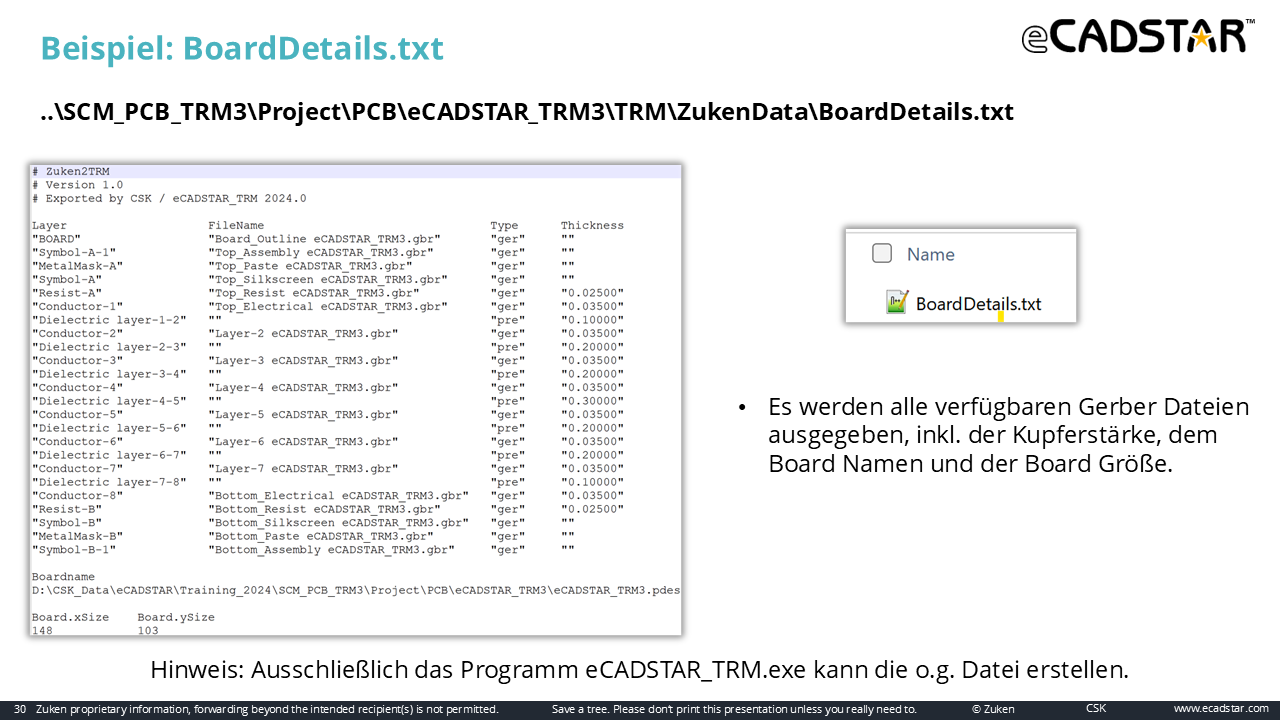

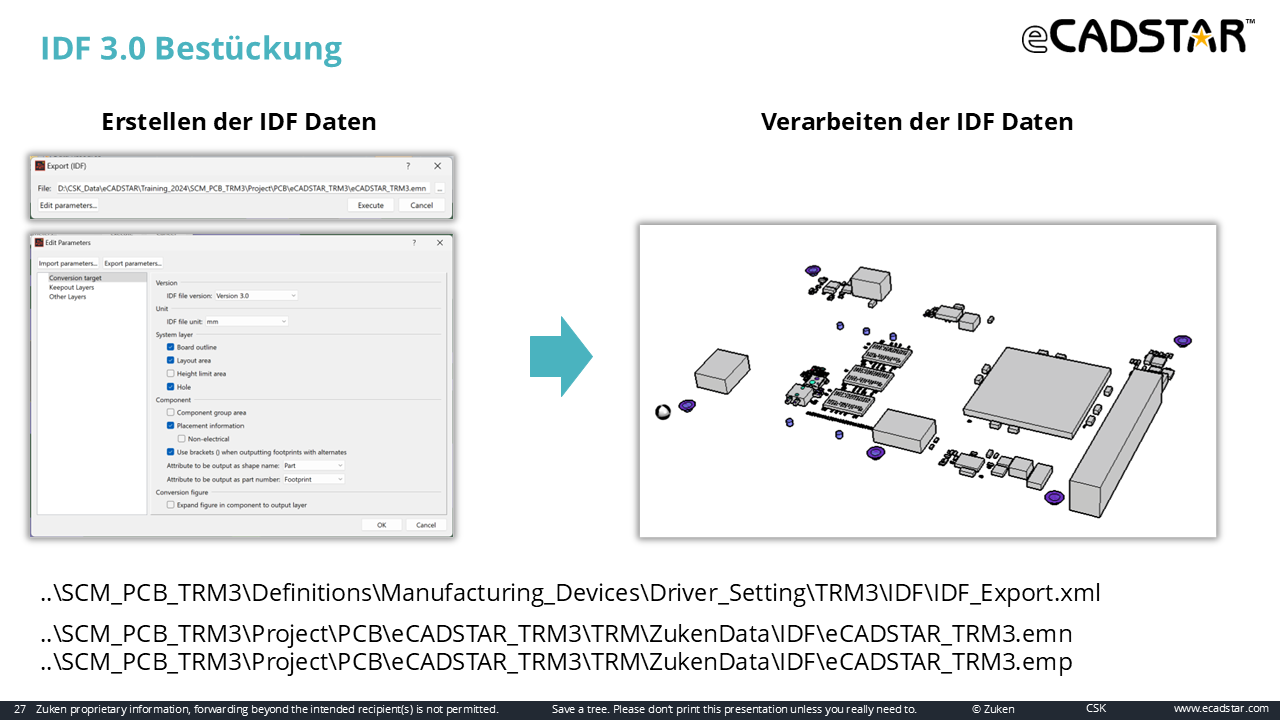

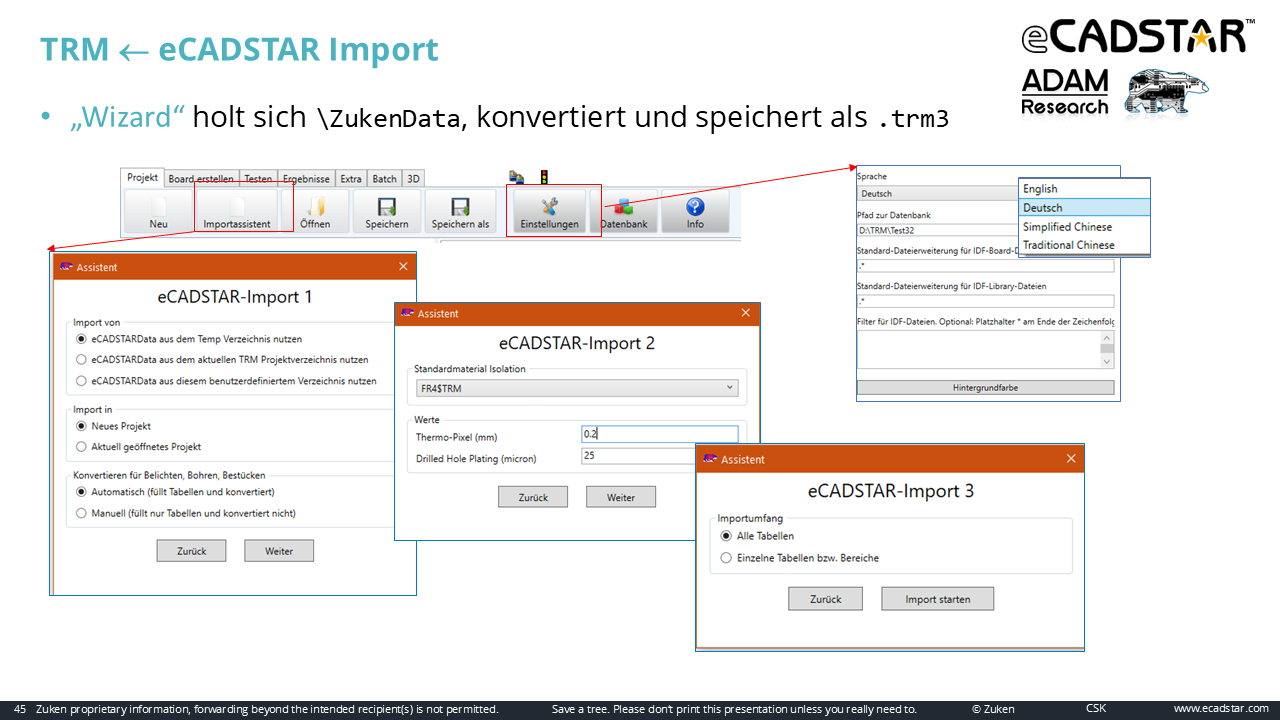

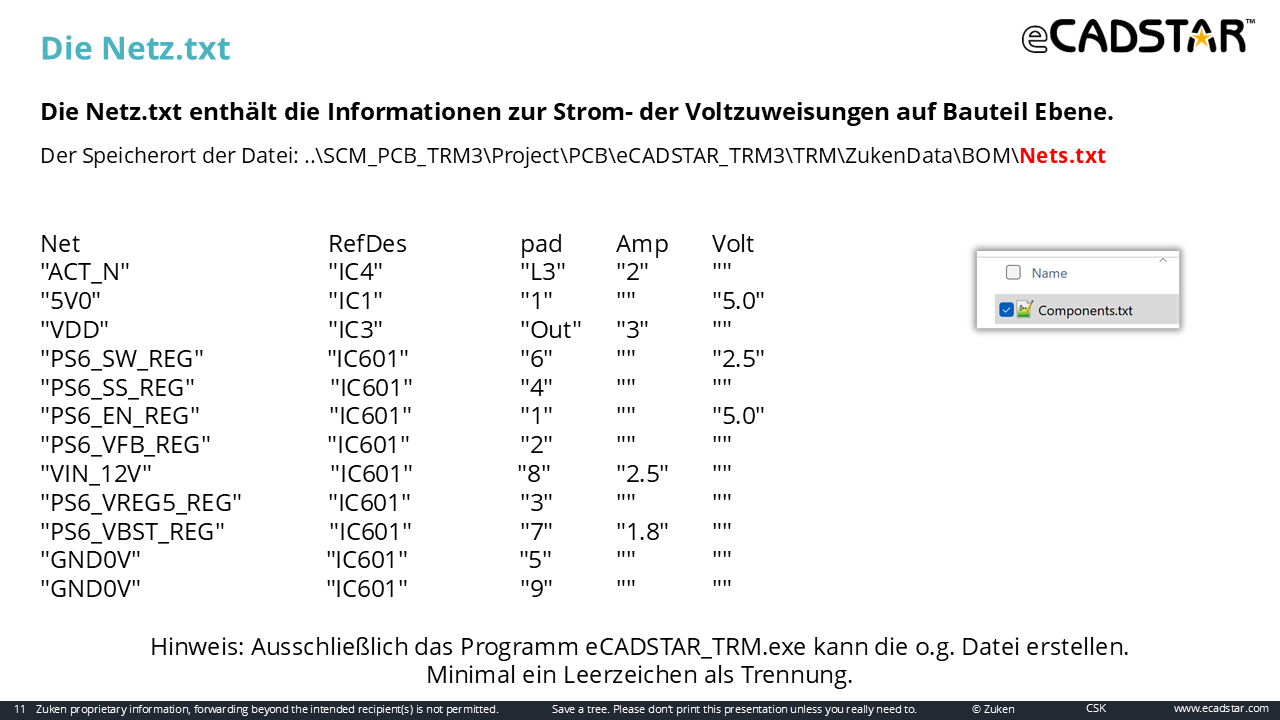

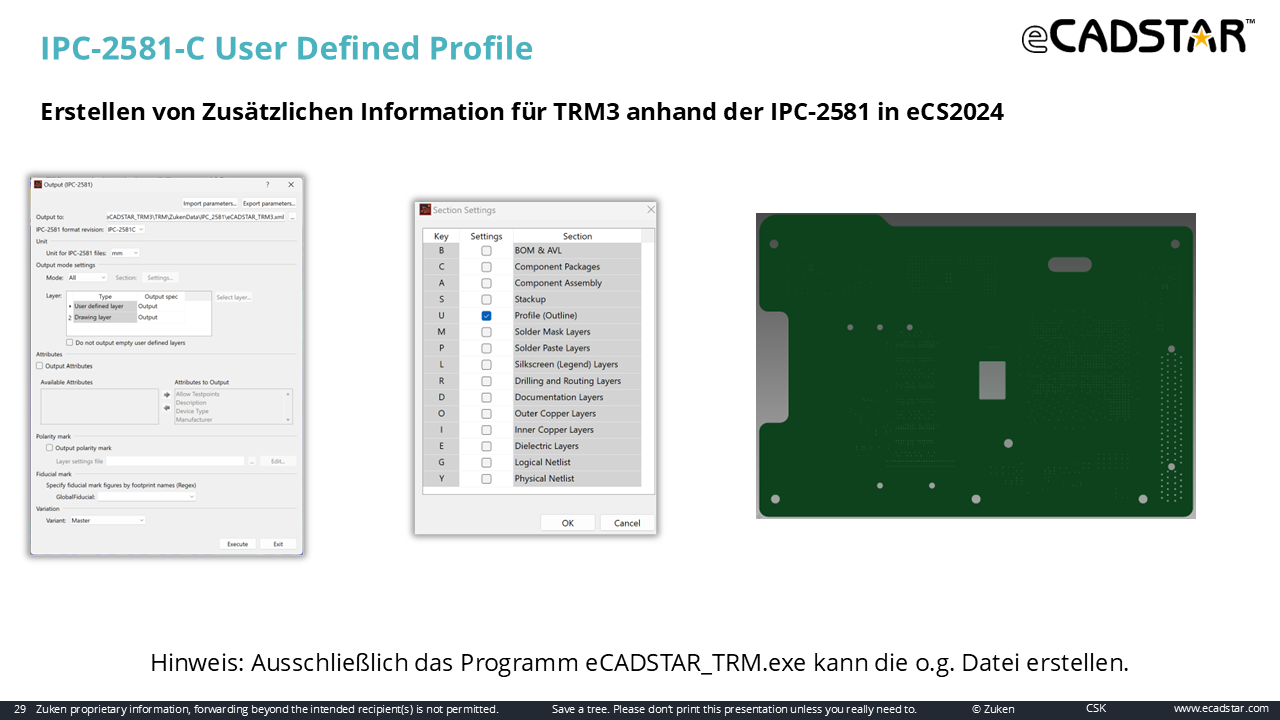

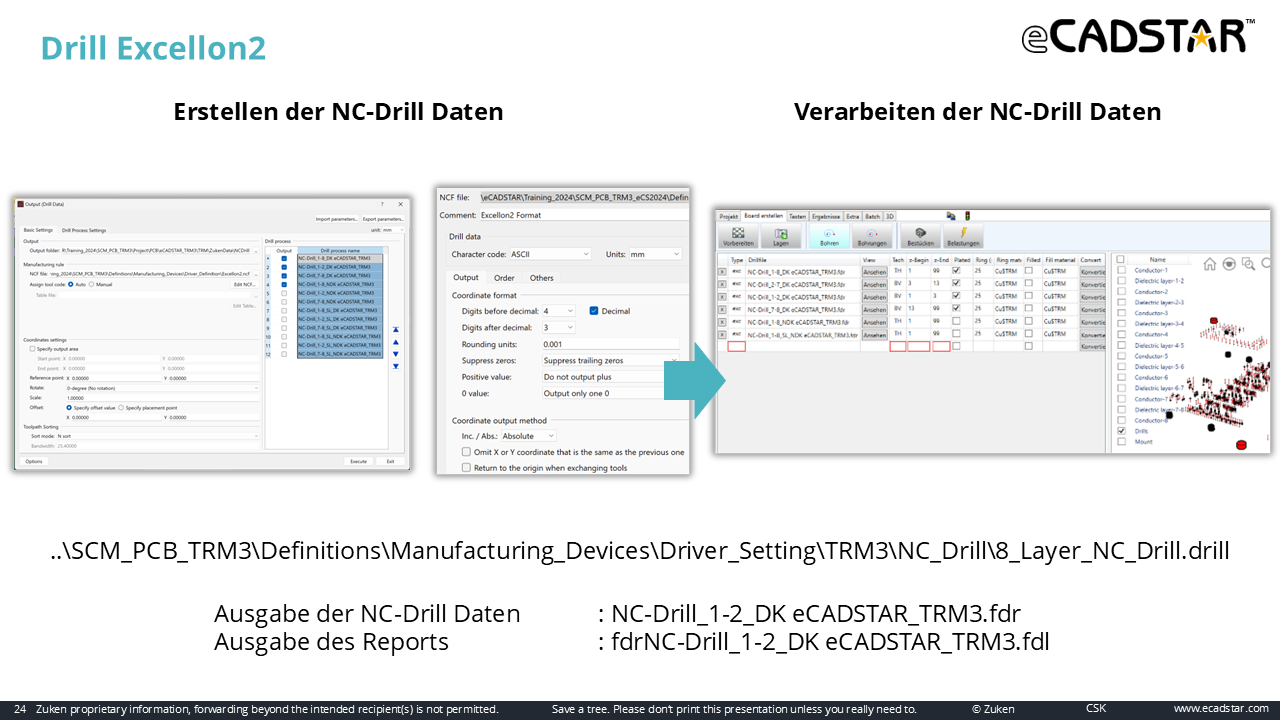

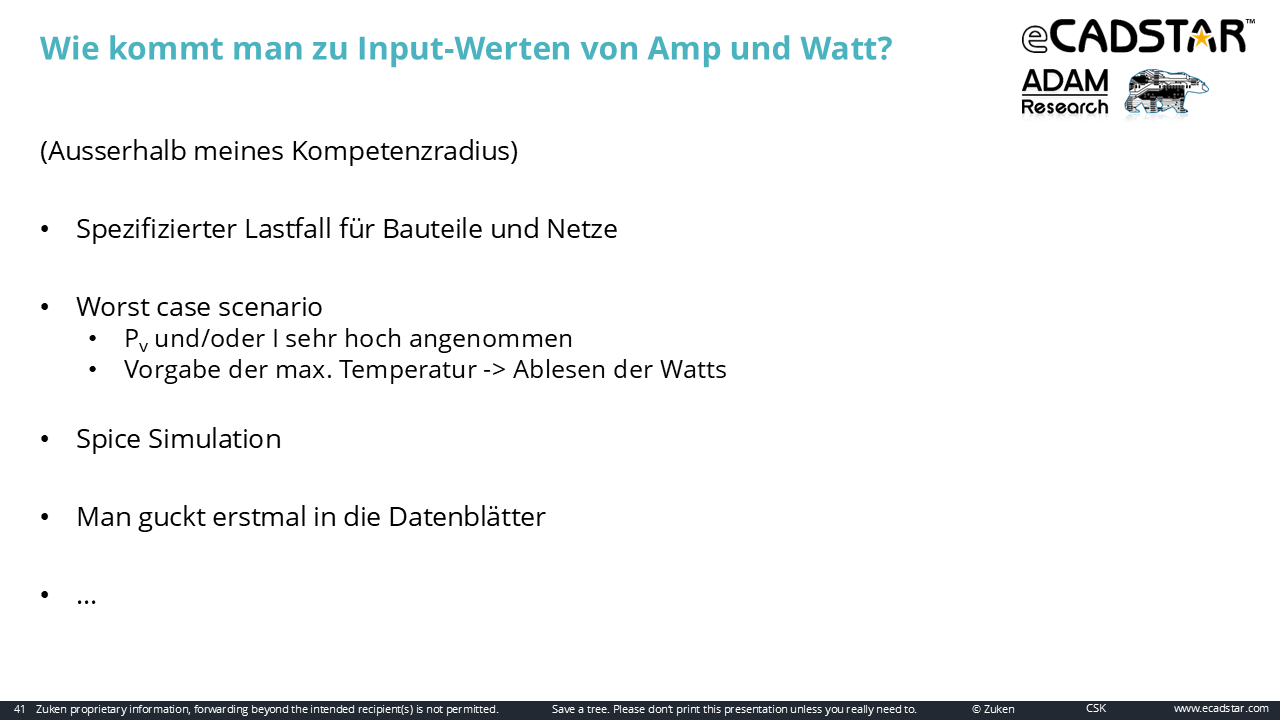

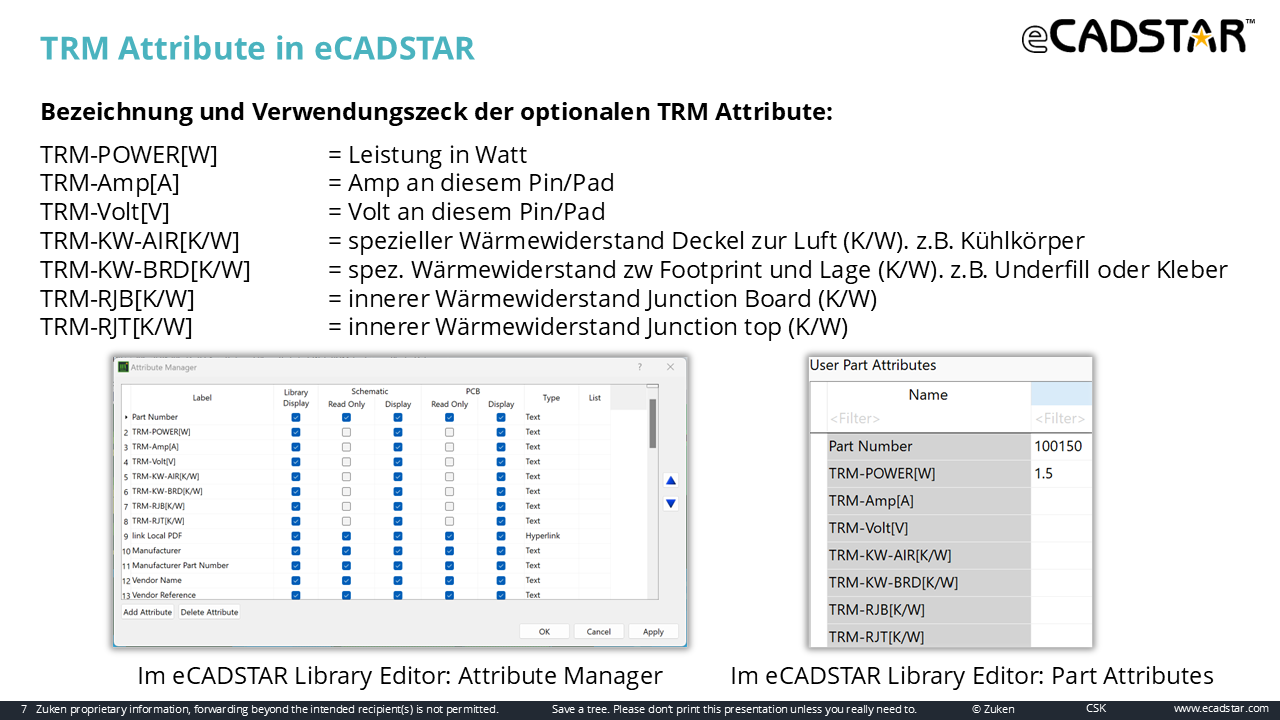

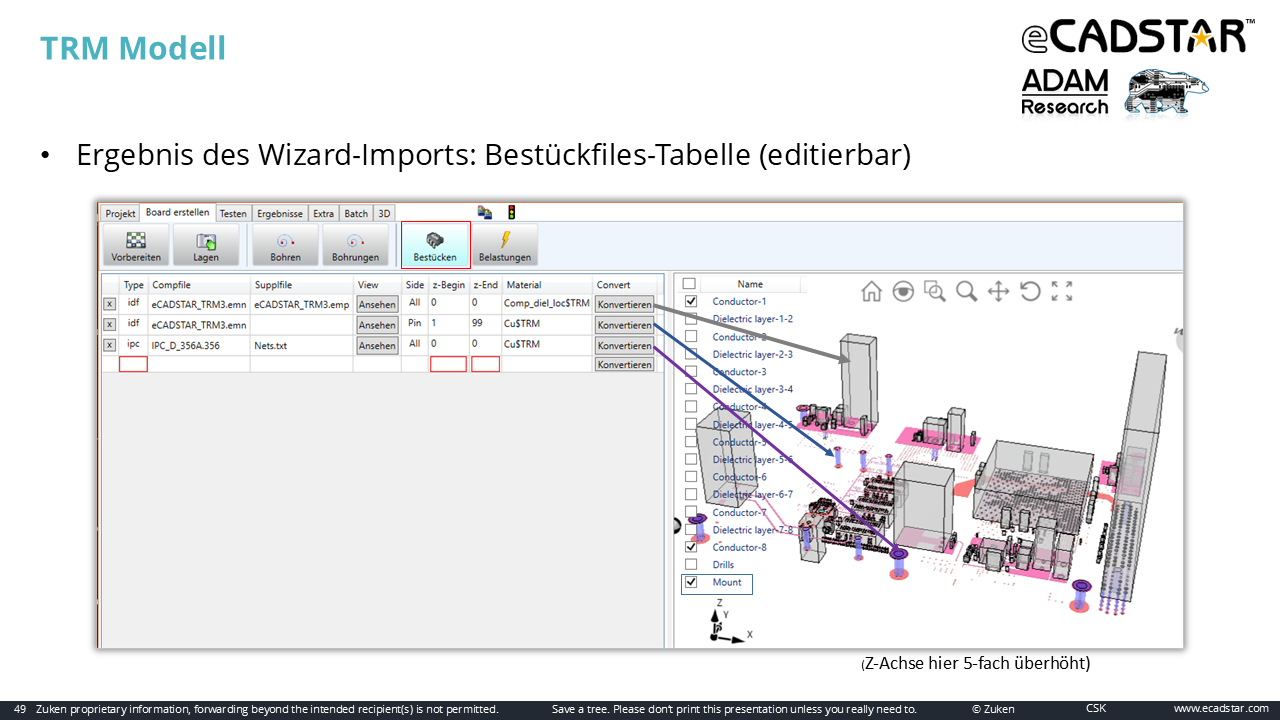

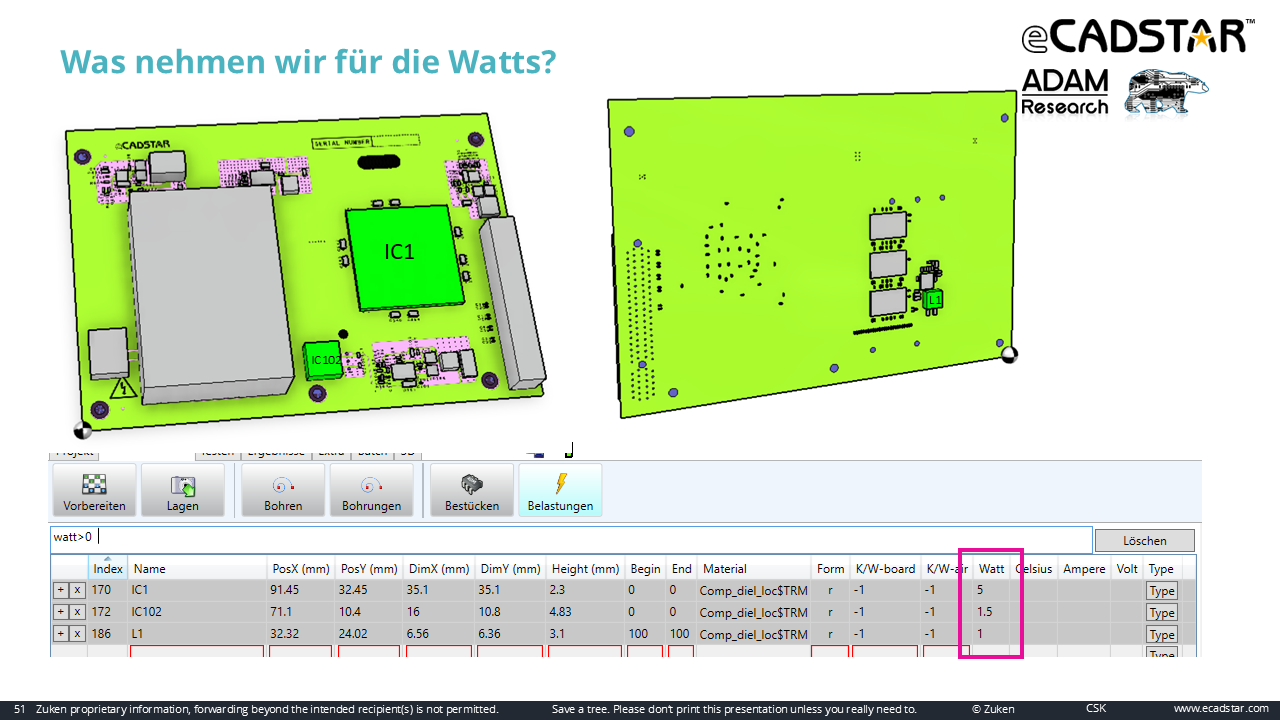

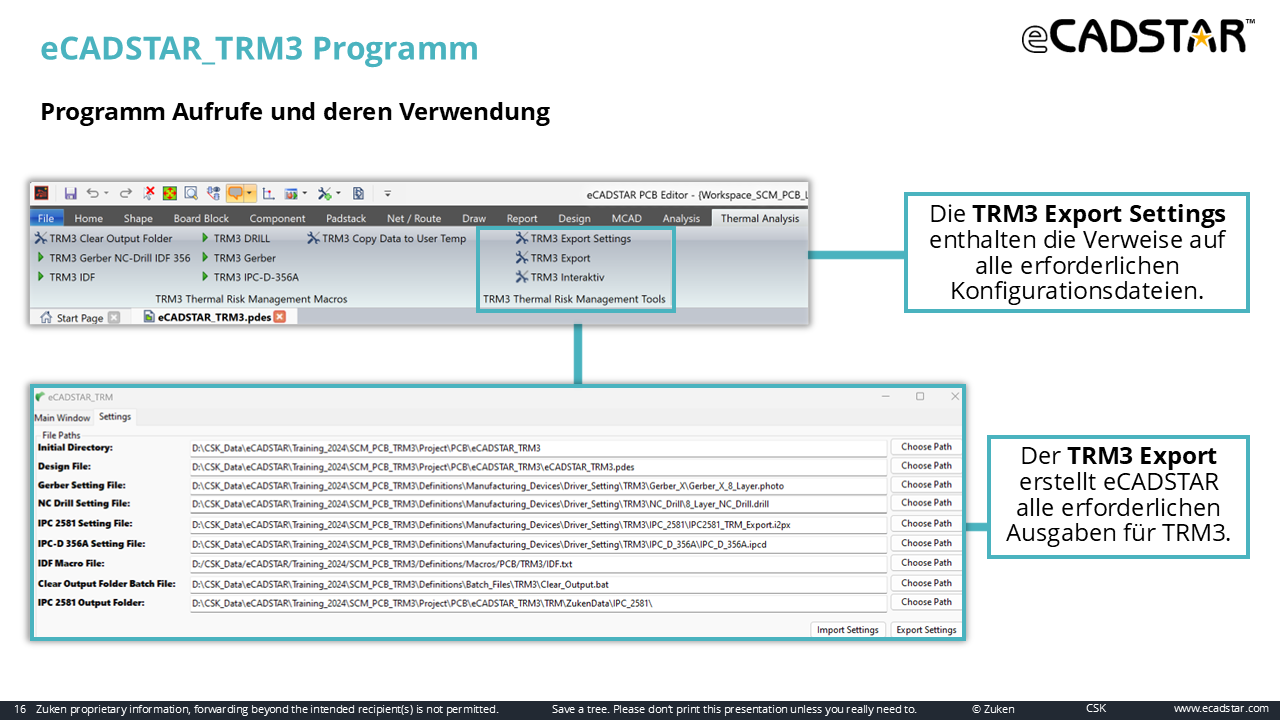

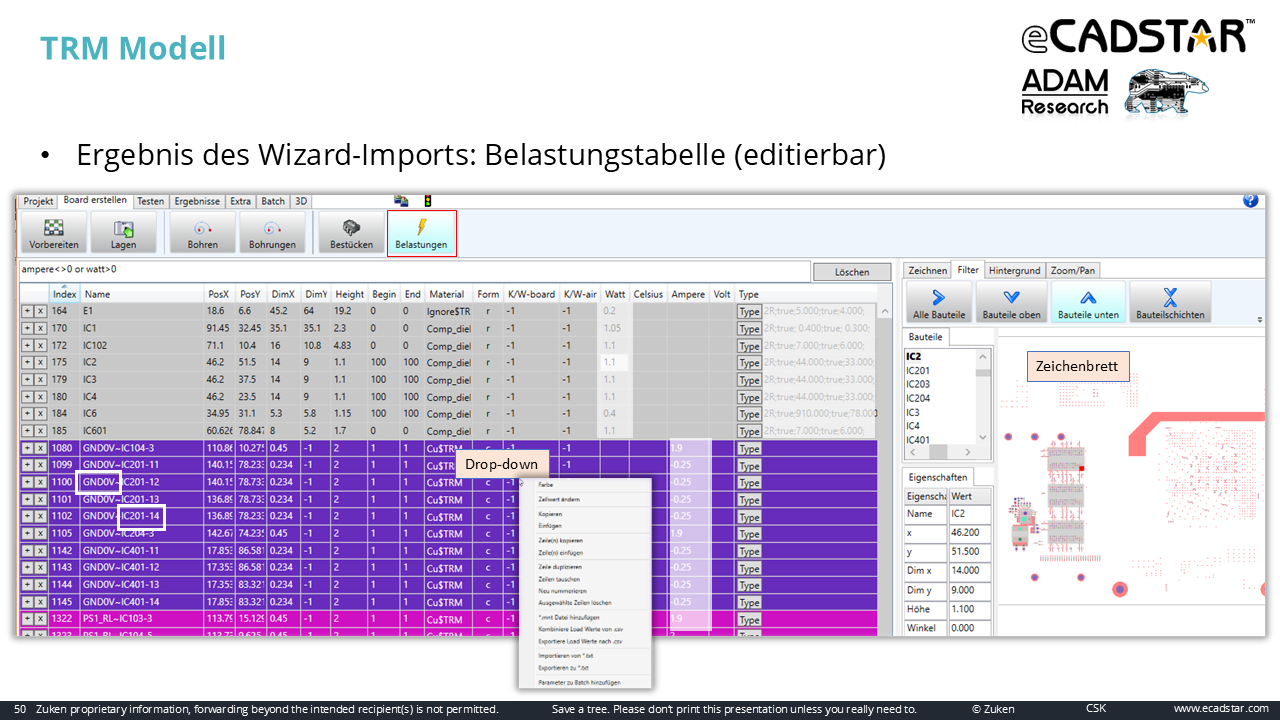

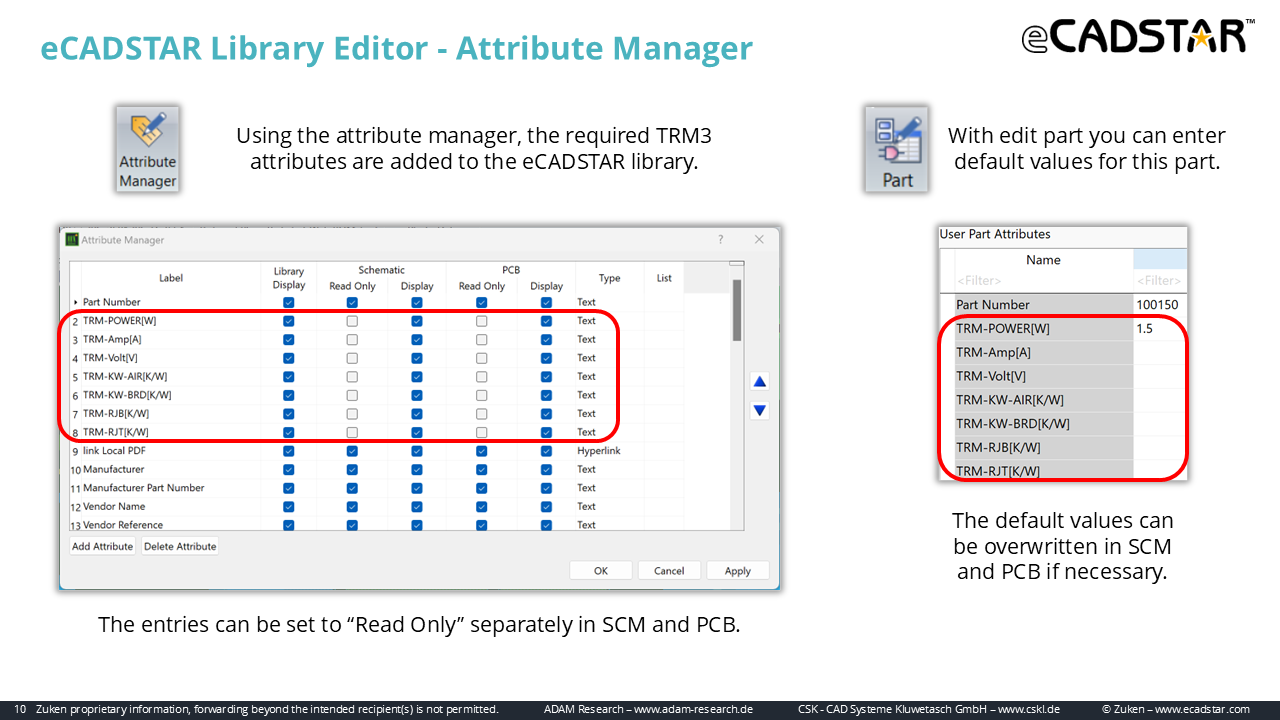

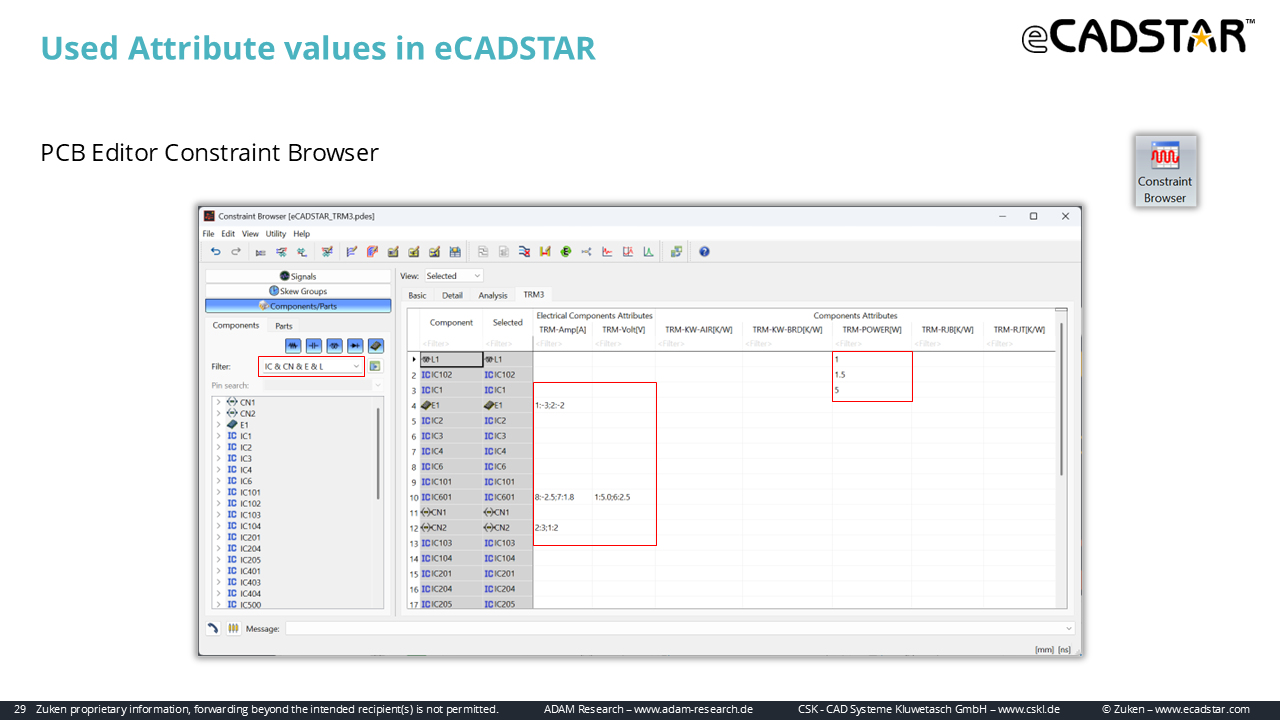

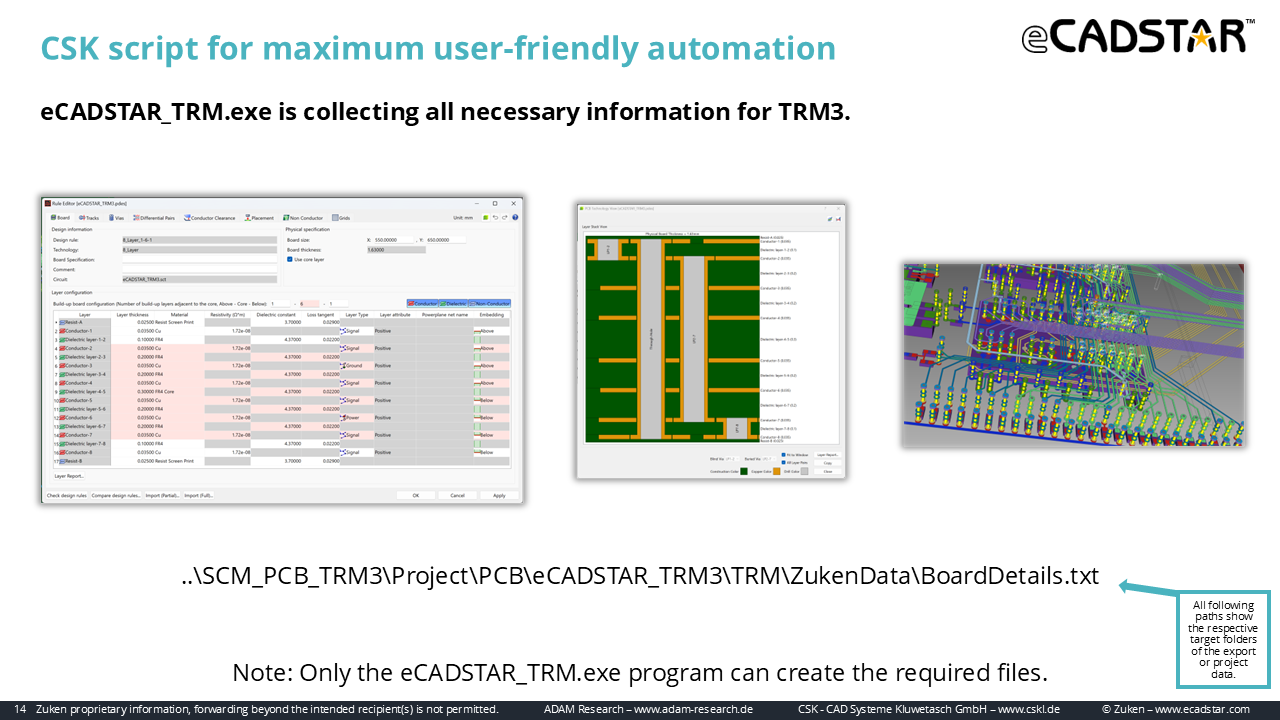

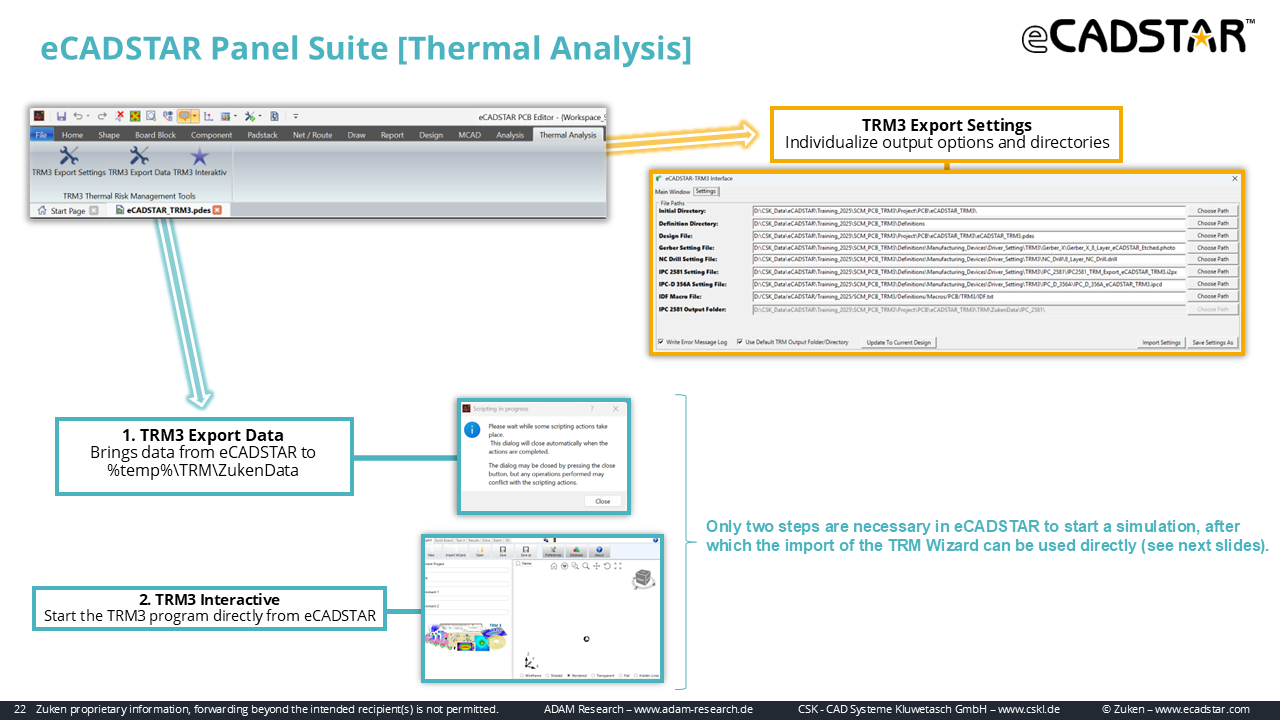

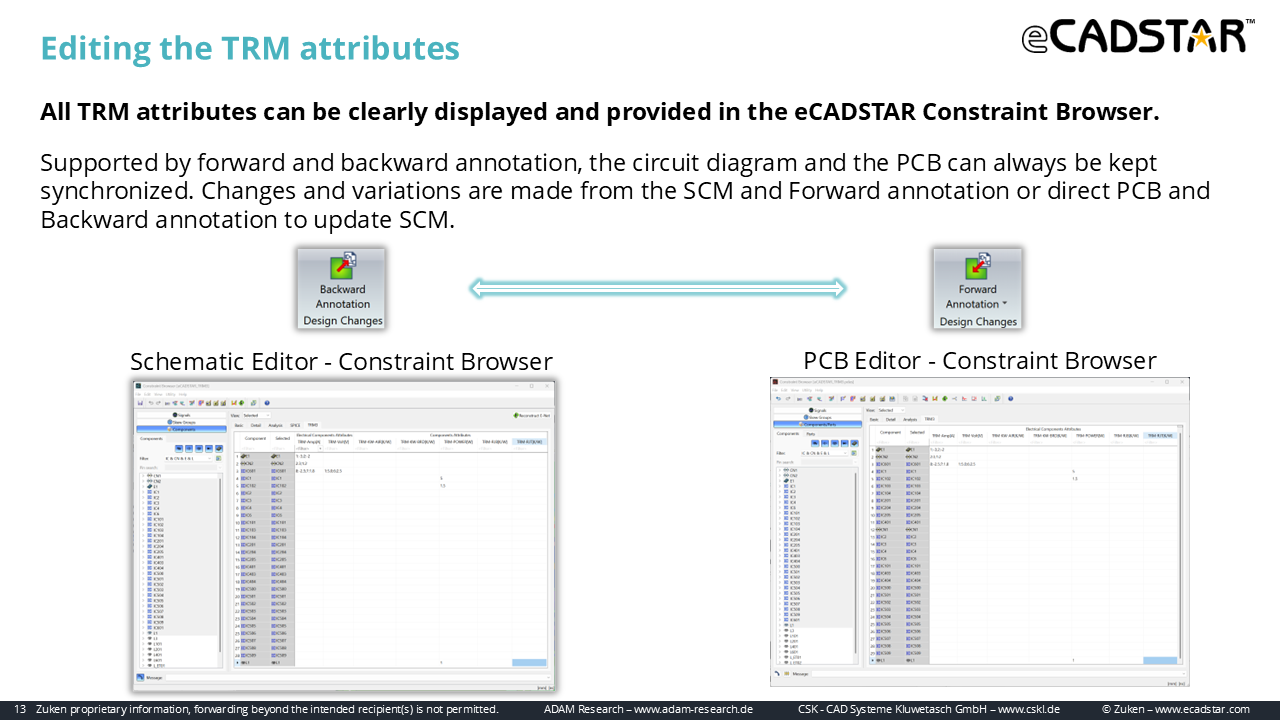

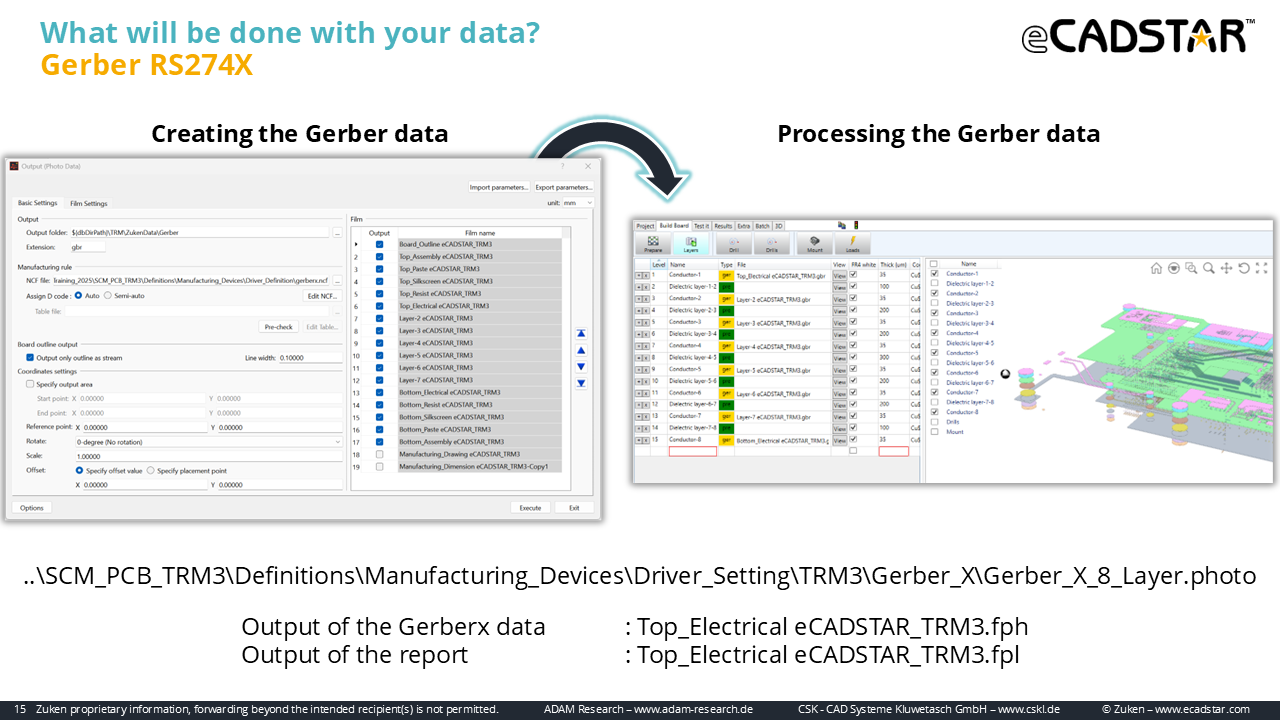

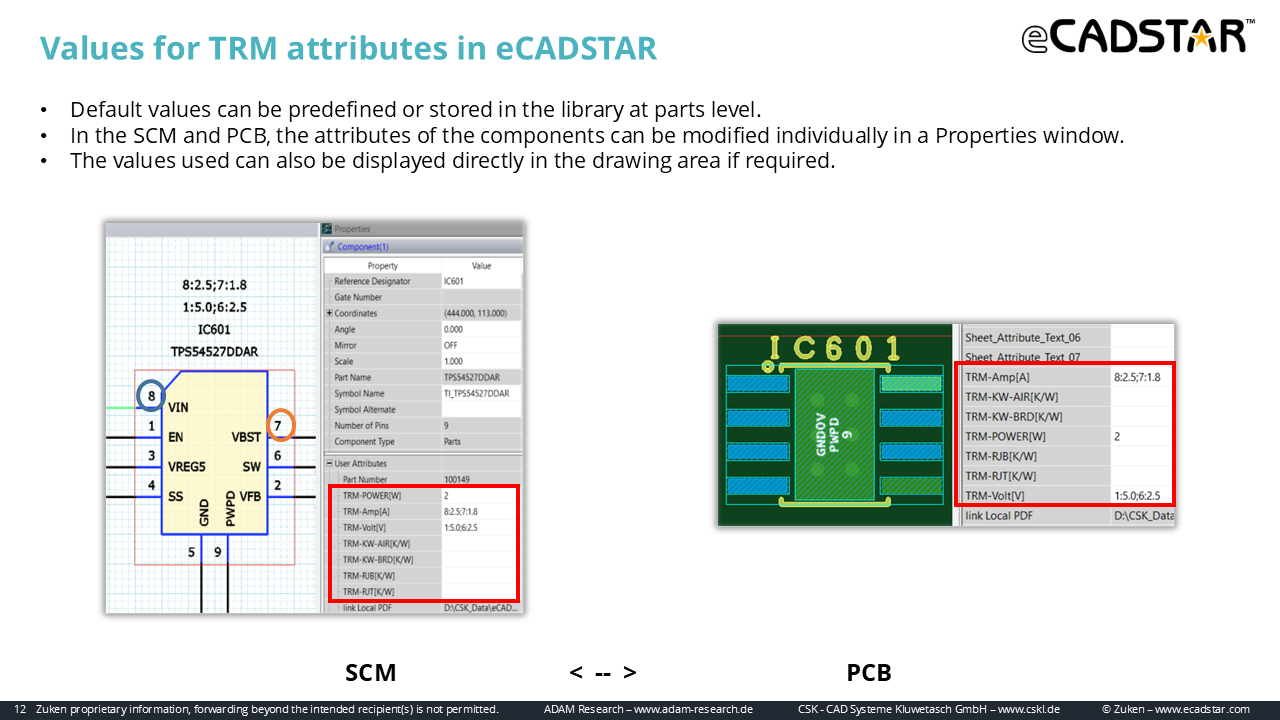

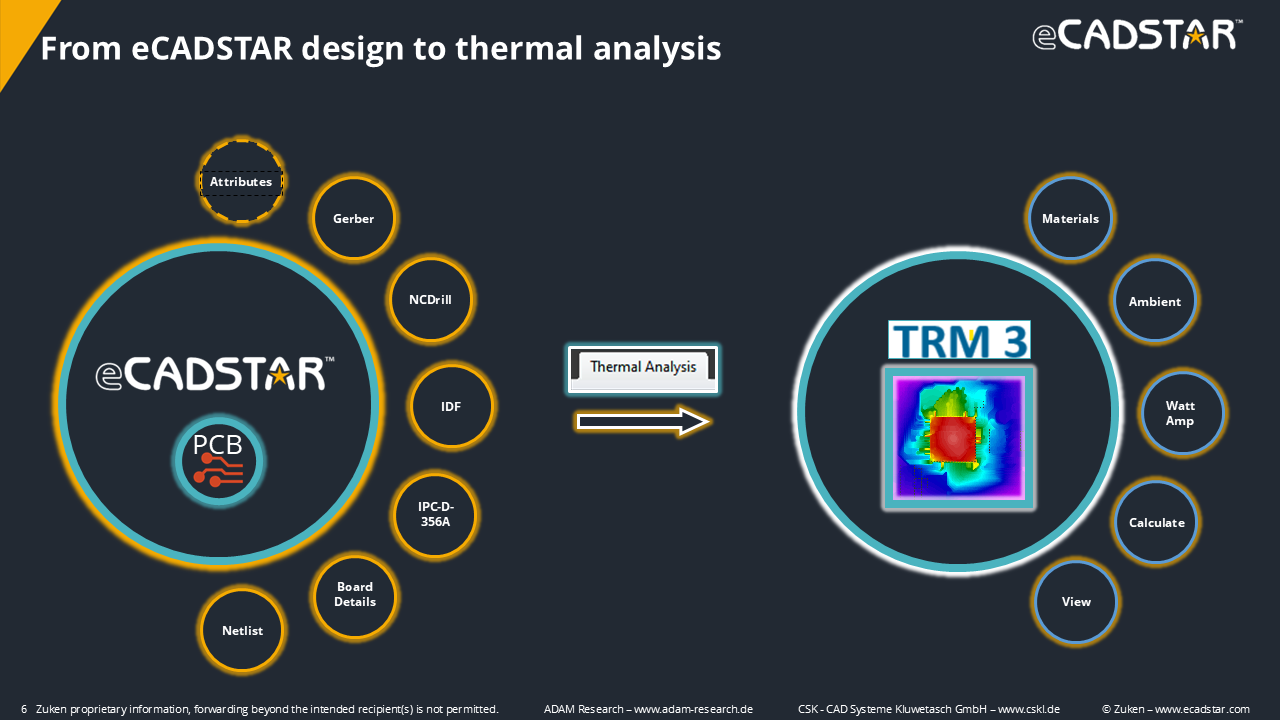

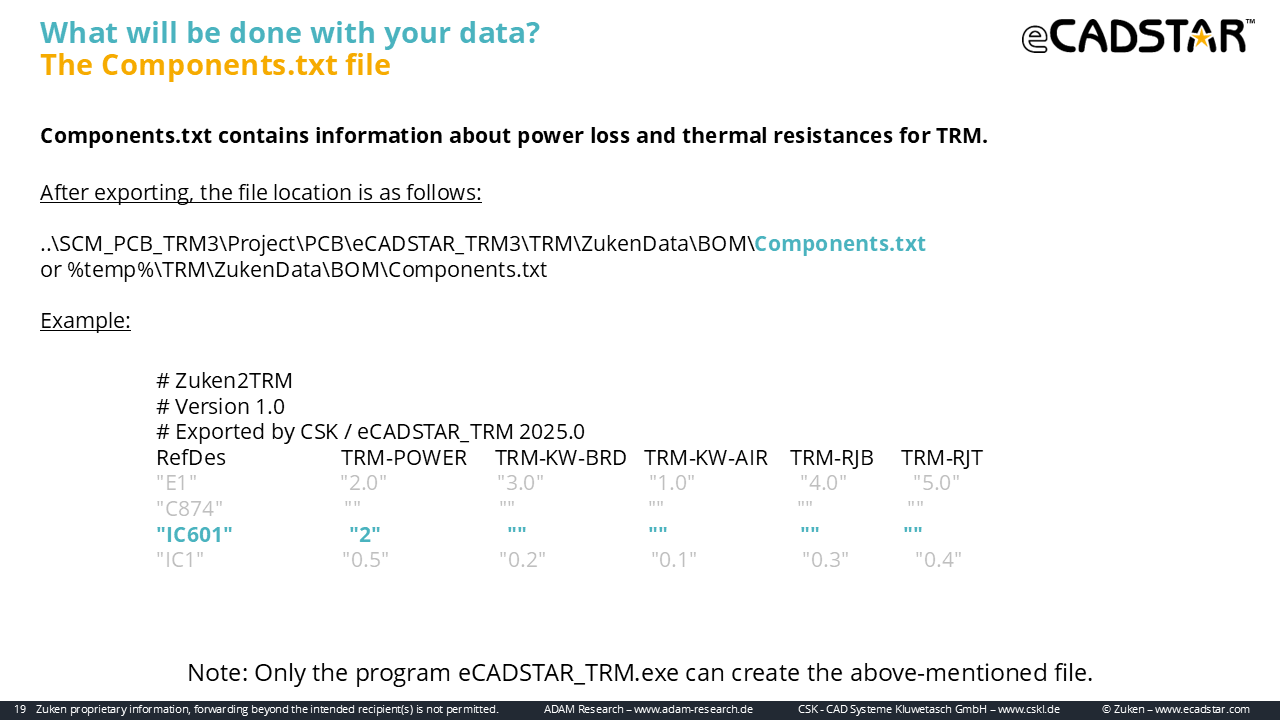

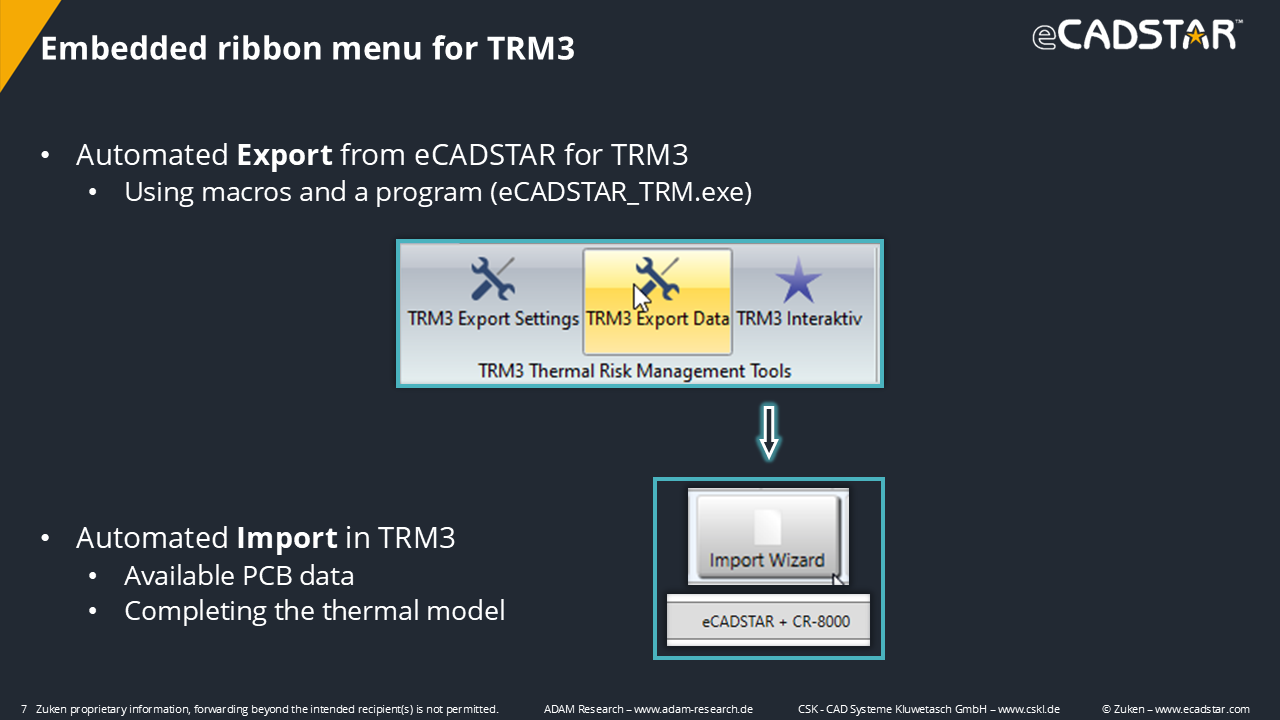

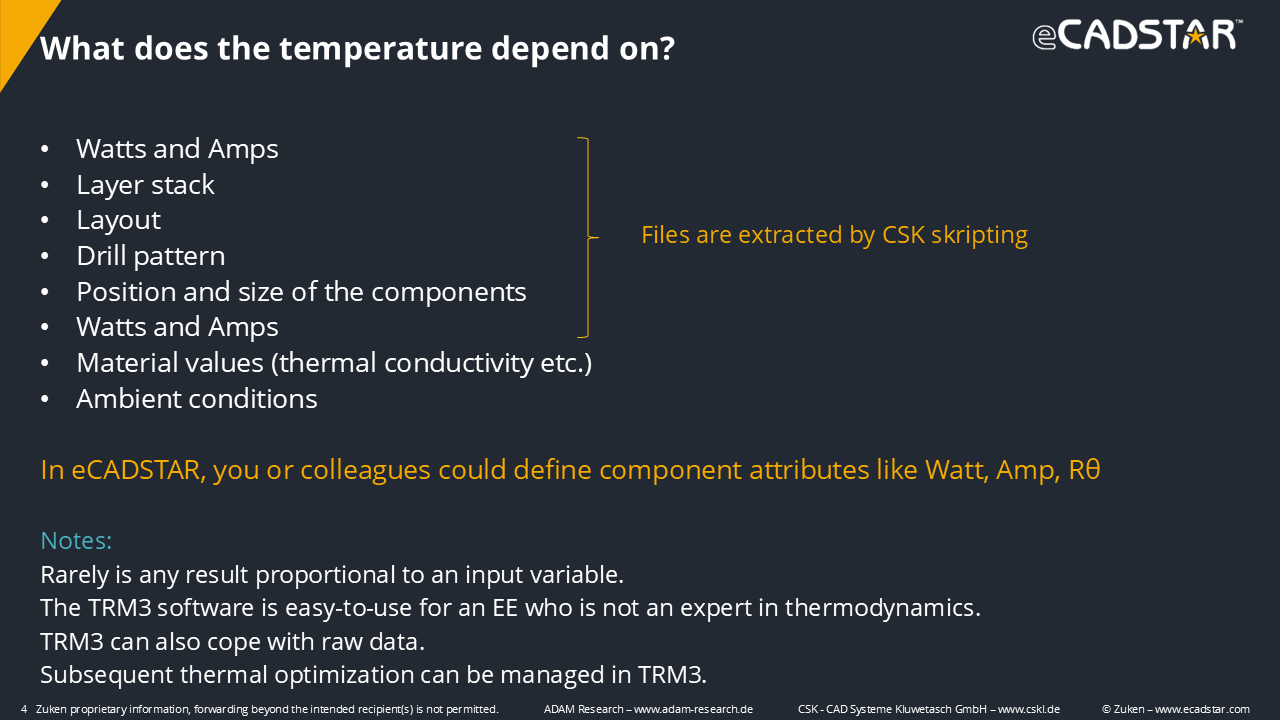

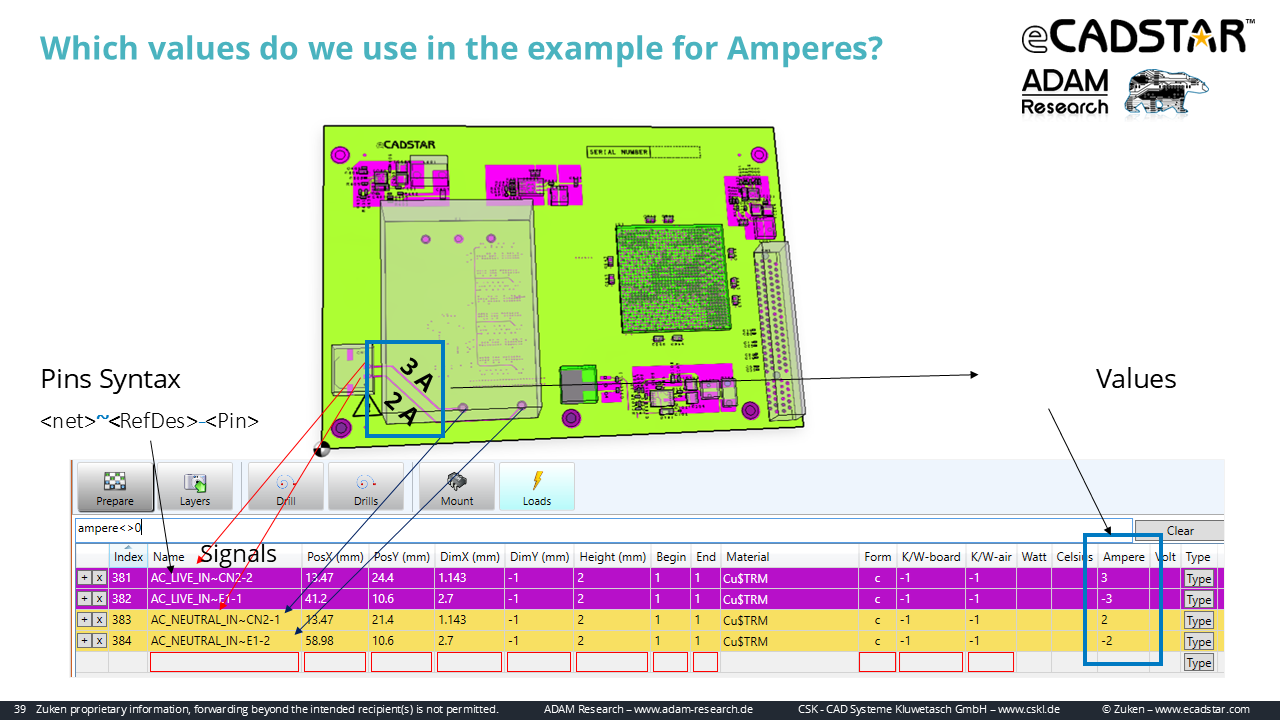

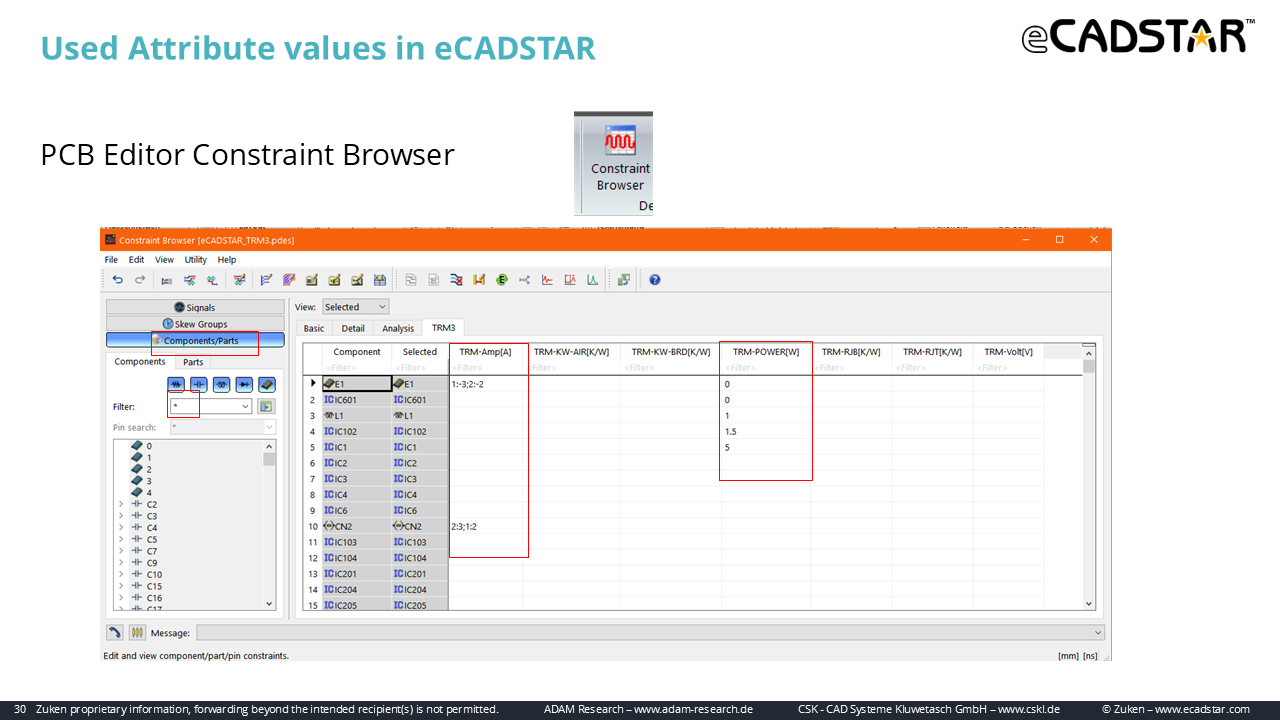

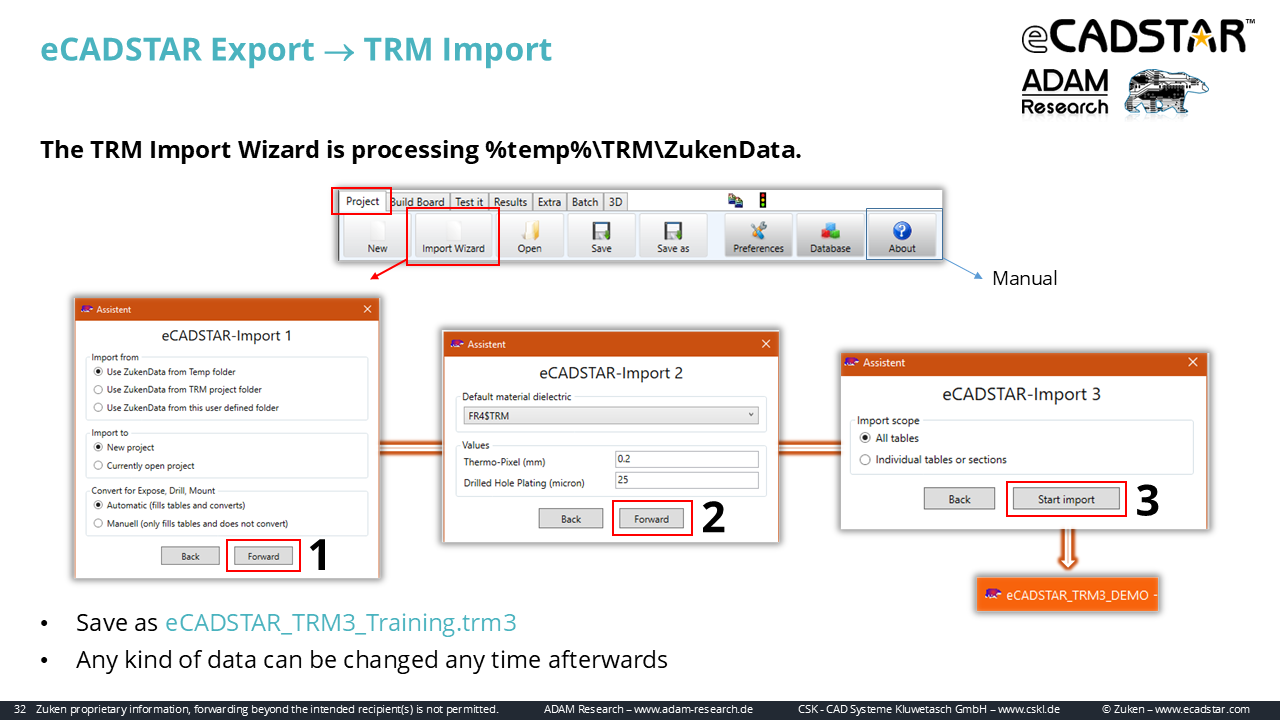

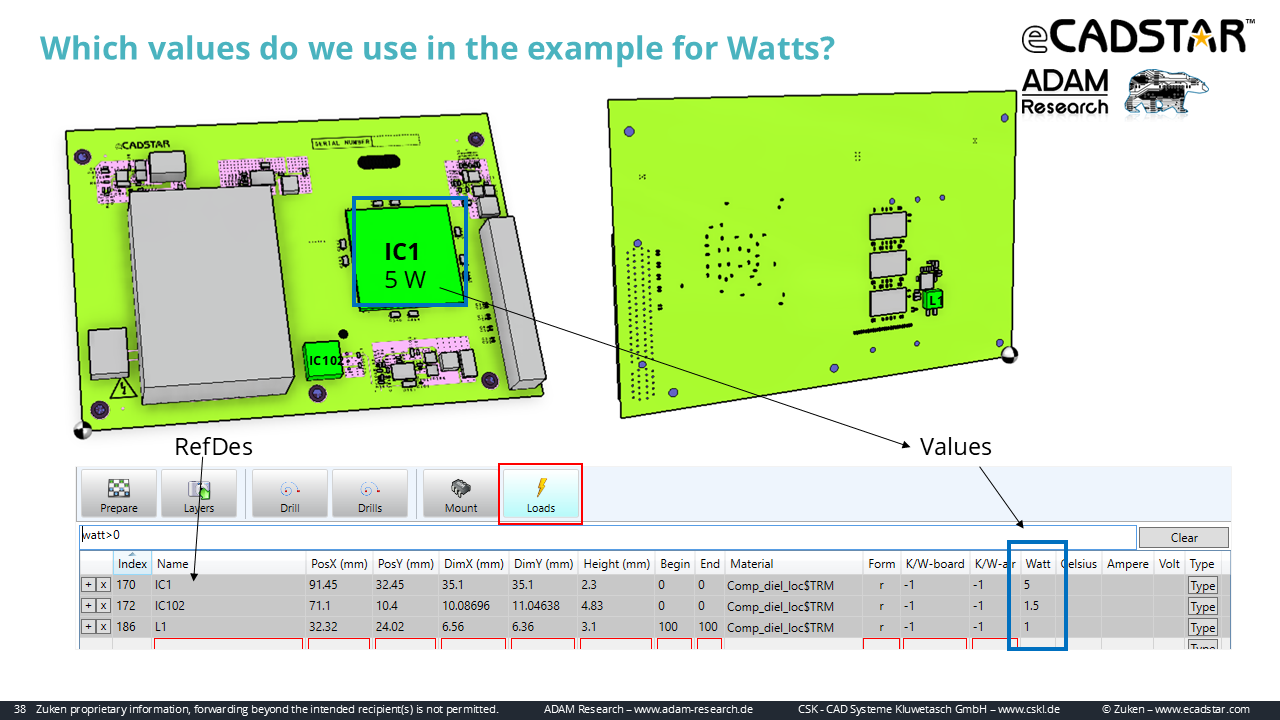

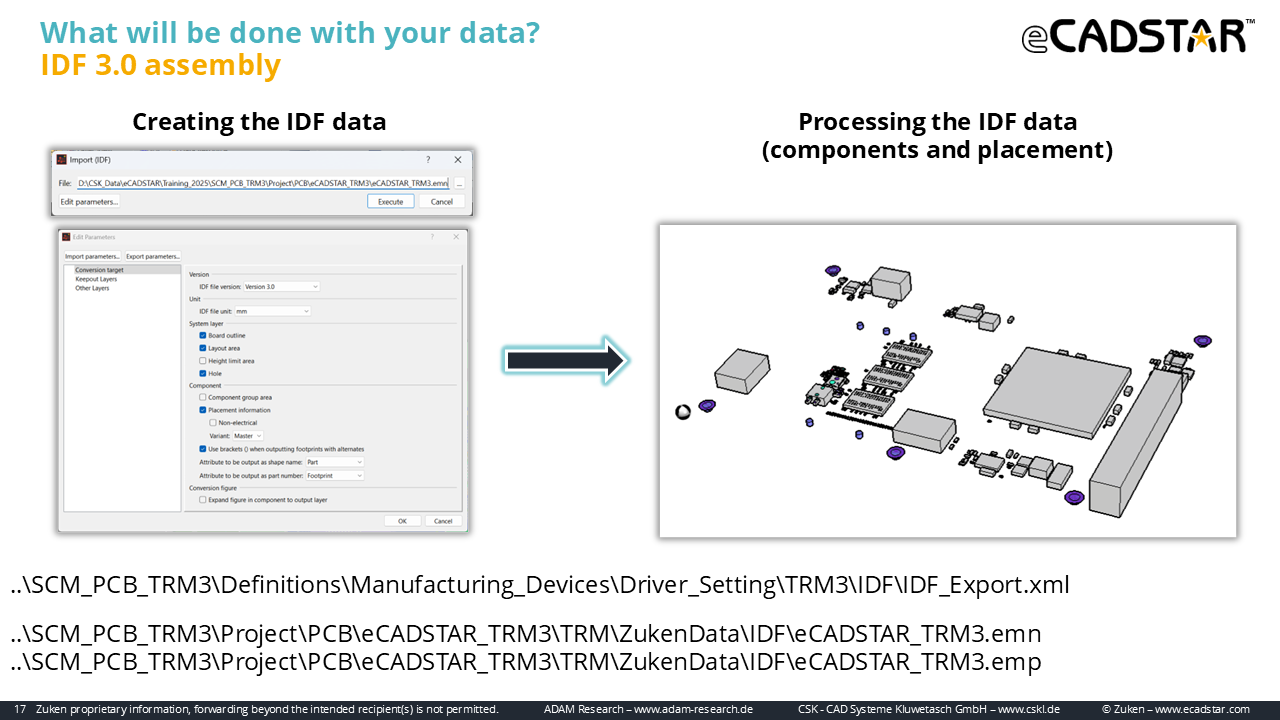

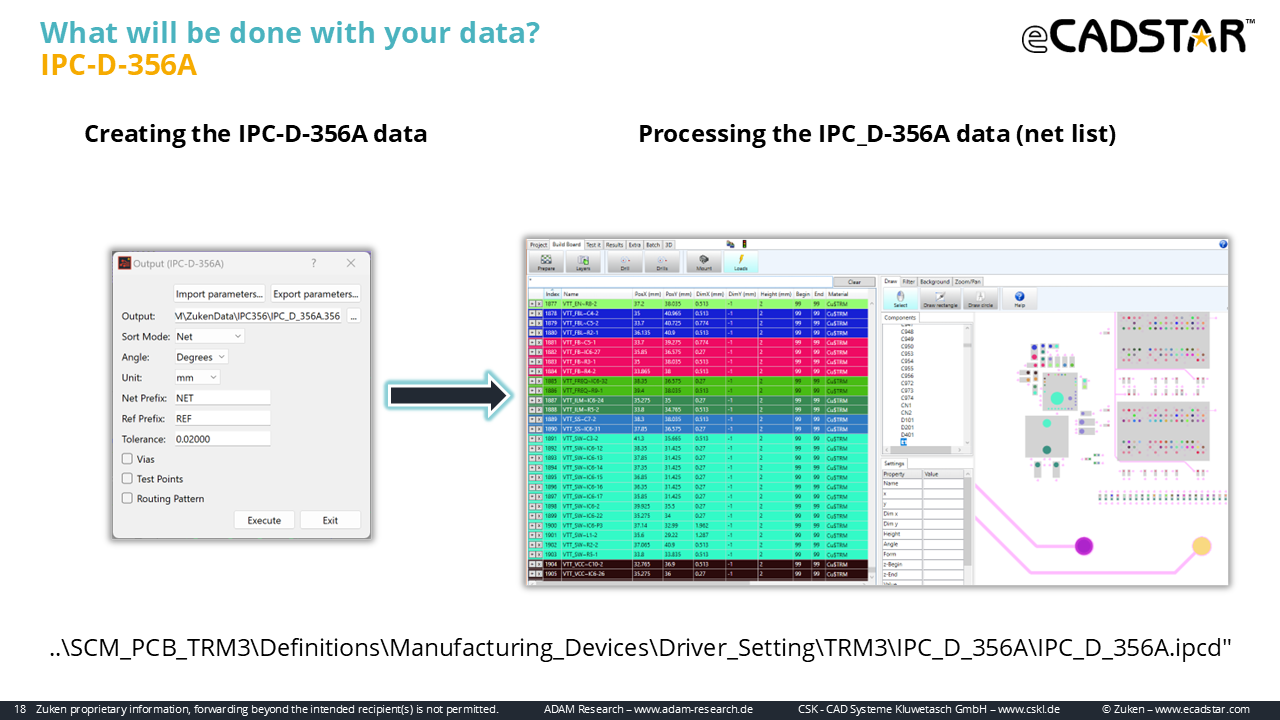

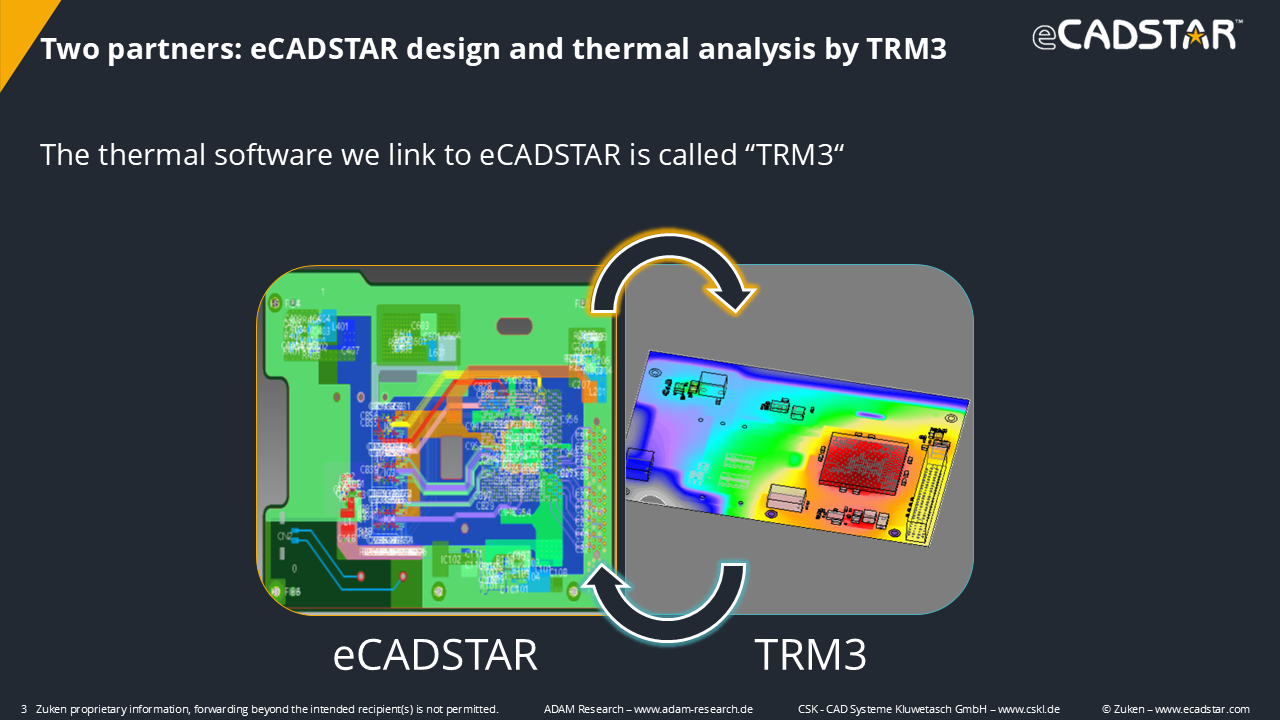

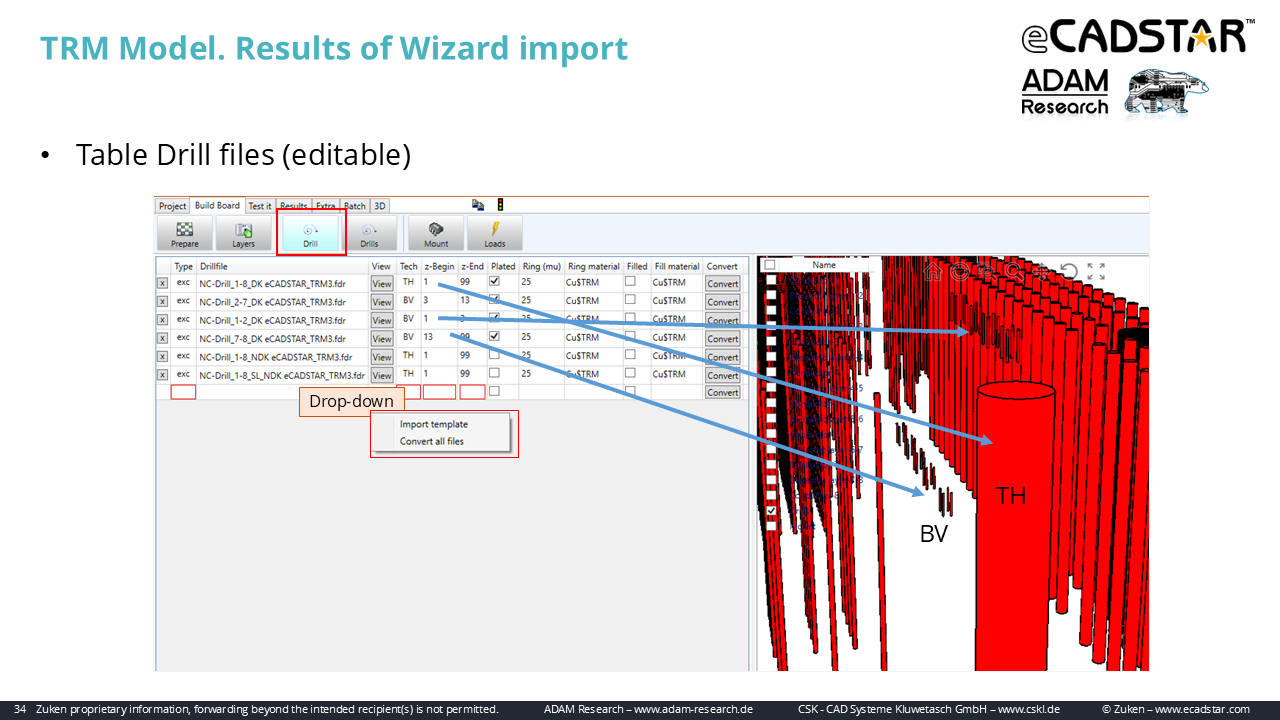

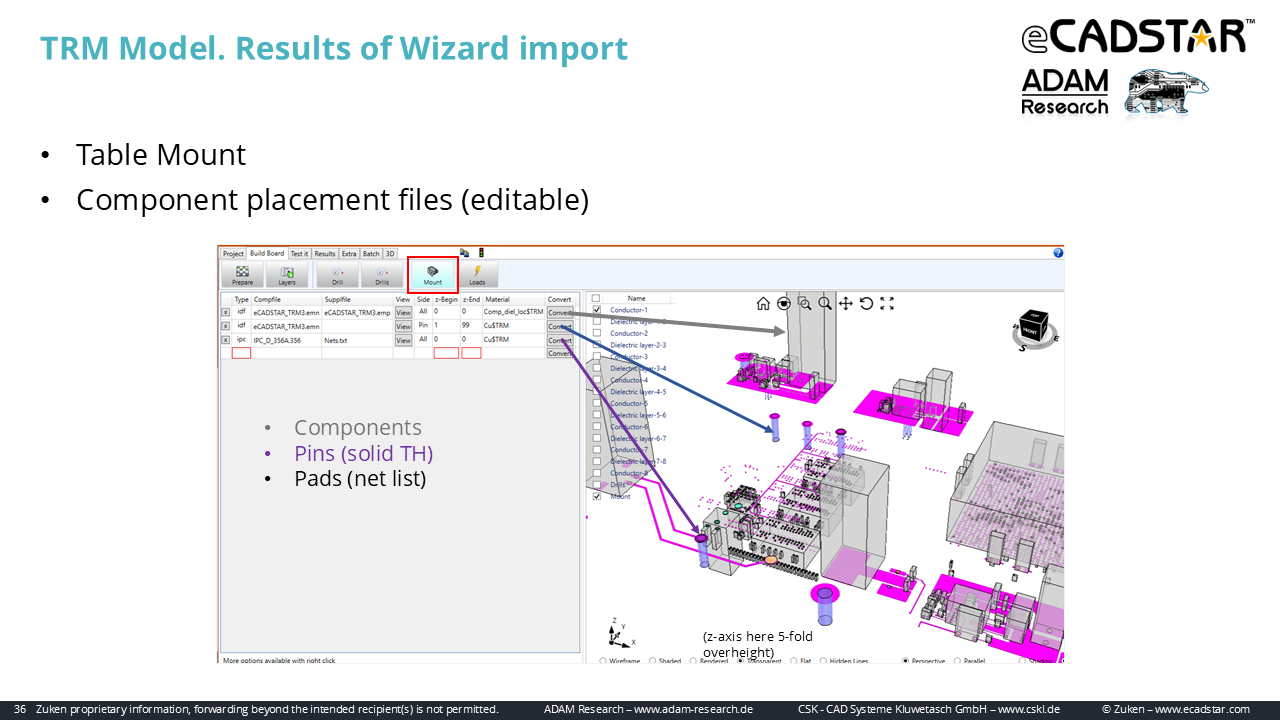

Ein zentraler Vorteil ist die nahtlose Integration in den eCADSTAR-Workflow durch die von uns bereitgestellten CSK-Skriptwerkzeuge. Ein einziger Klick genügt, um alle relevanten Fertigungsdaten (Gerber, Excellon, IDF, IPC-D-356) sowie thermische Parameter (Watt, Ampere, Rth) automatisiert zu exportieren. Die TRM-Umgebung bietet enorme Freiheiten in der Nachbearbeitung: Leiterbahnen können via Bitmap importiert, Layouts durch geometrische Shapes modifiziert und Kühlkörper oder Cold Plates virtuell aufgesetzt werden. Das System berechnet zudem zeitabhängige Aufheizkurven für permanente oder pulsierende Lastfälle und ermöglicht durch Differenzbildung von Varianten eine wirtschaftliche Bewertung von Design-Maßnahmen.

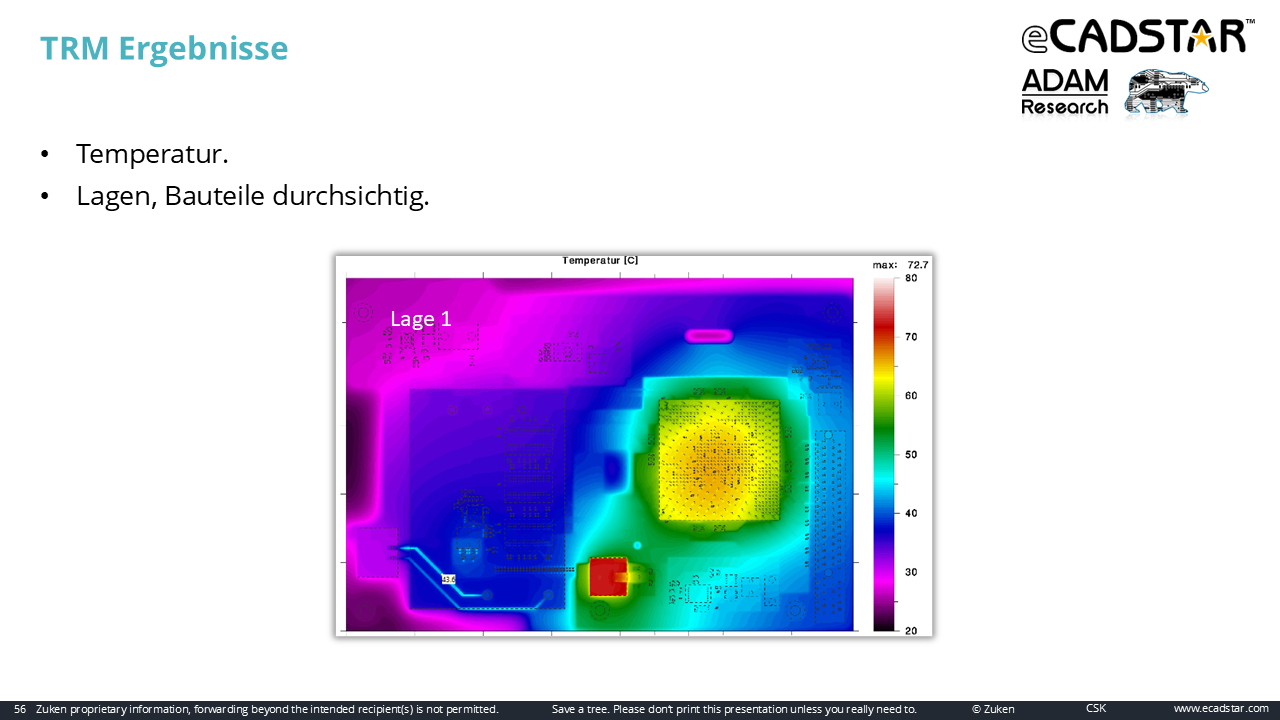

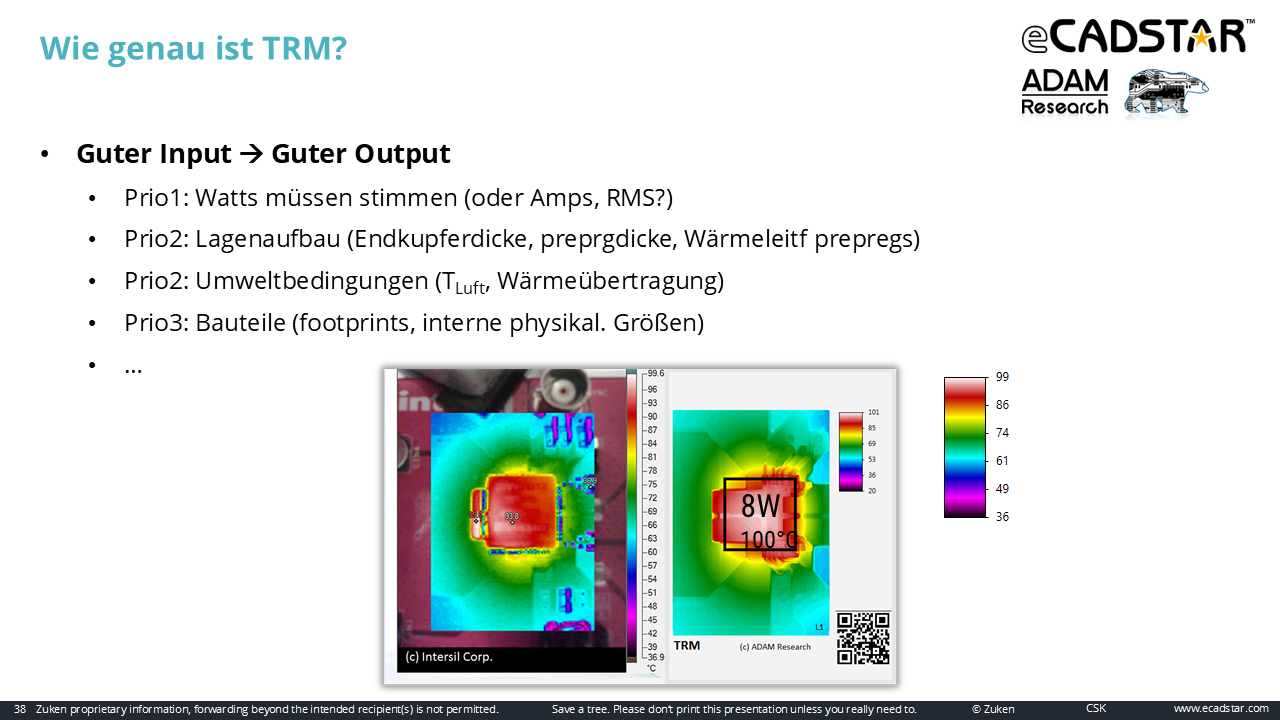

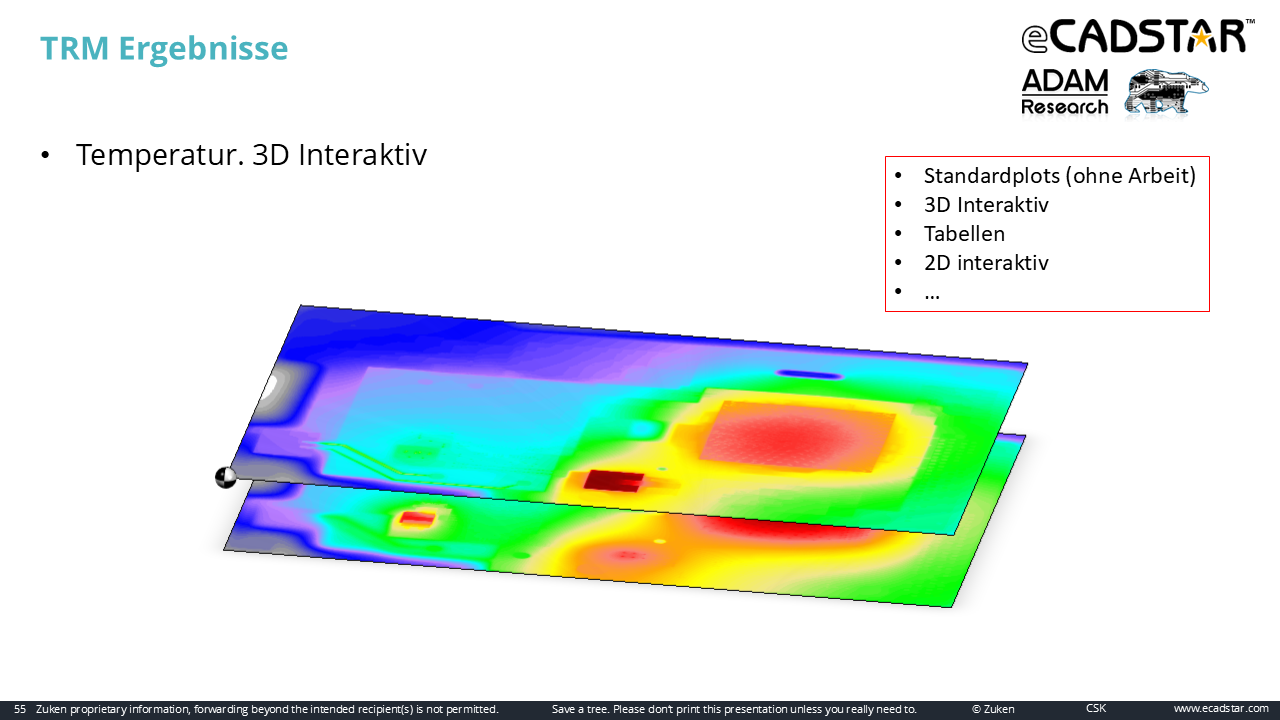

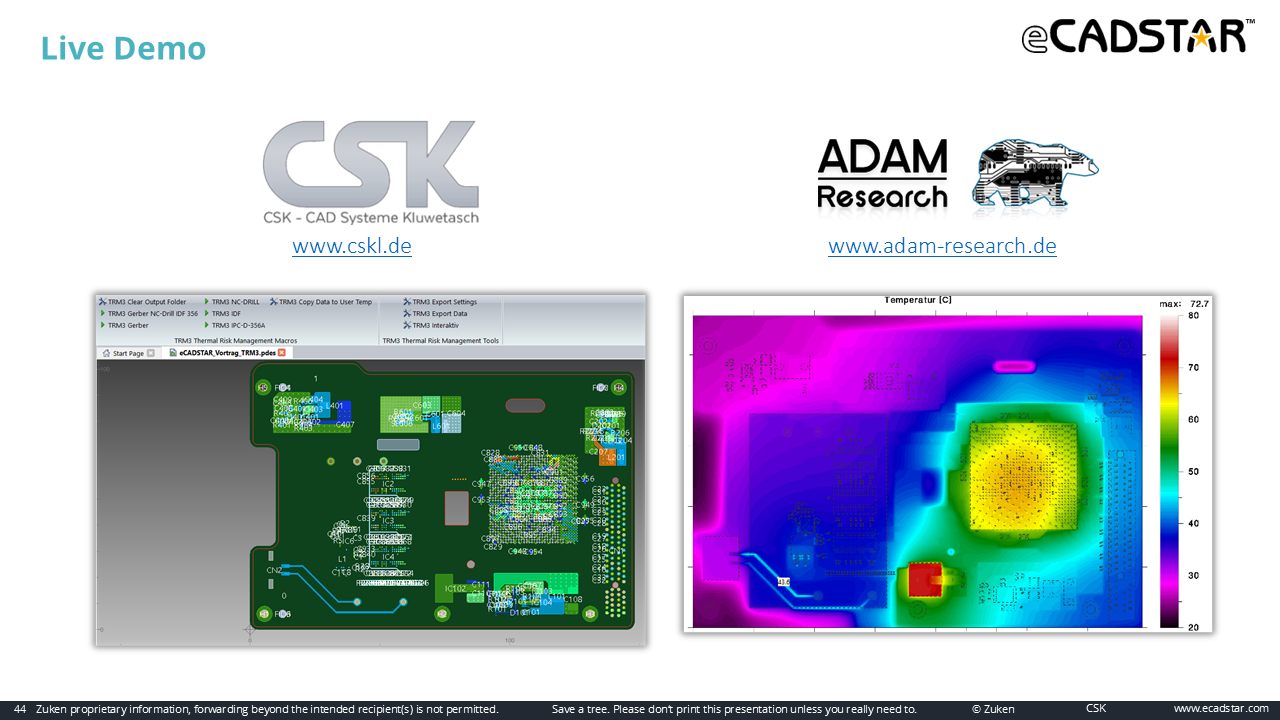

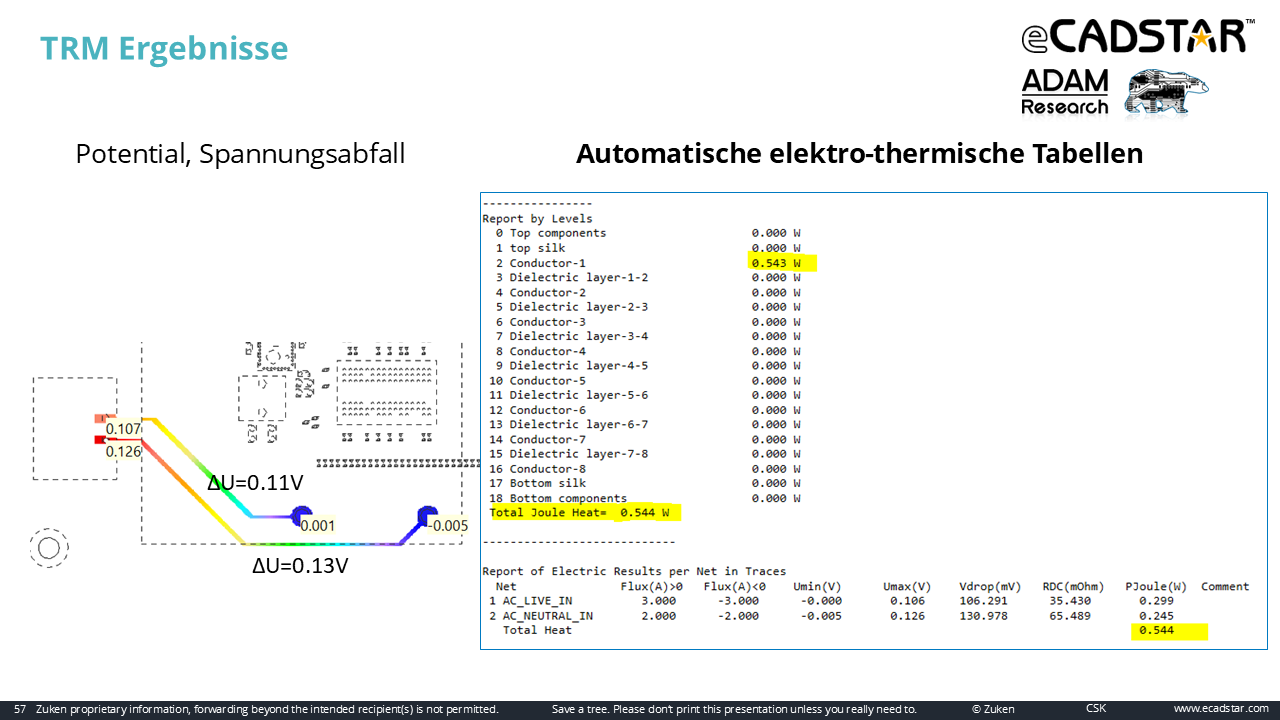

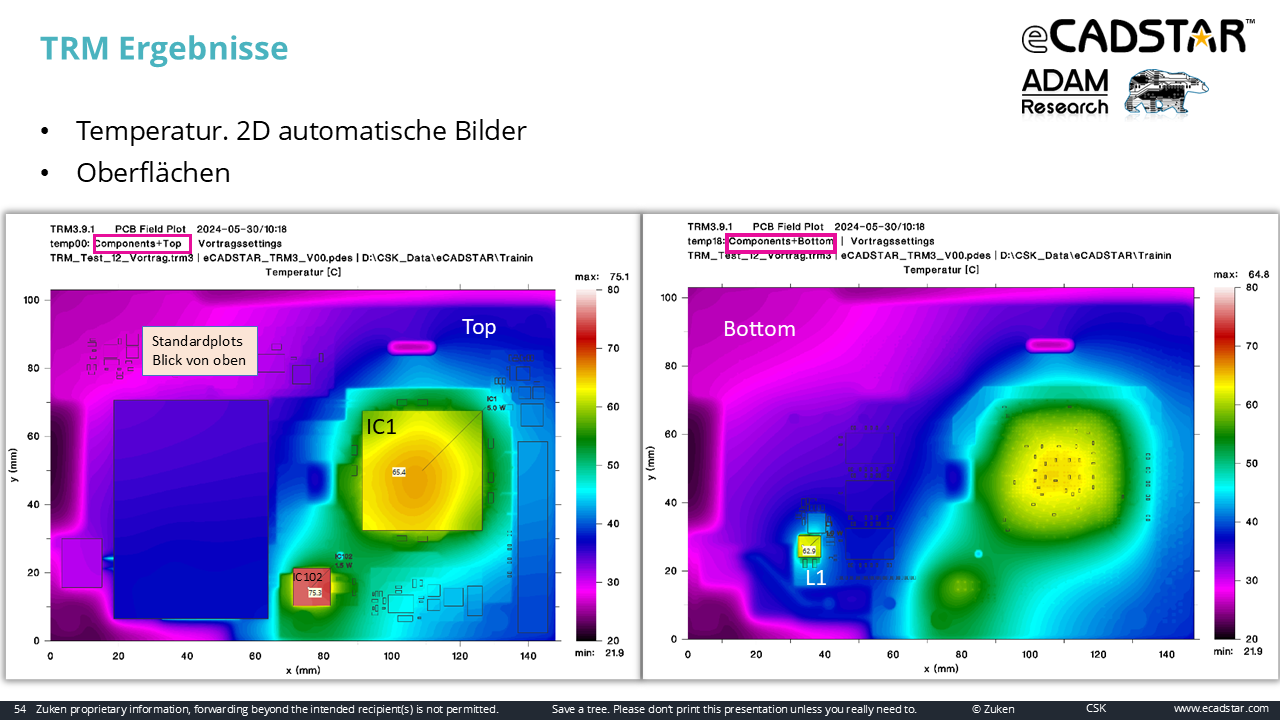

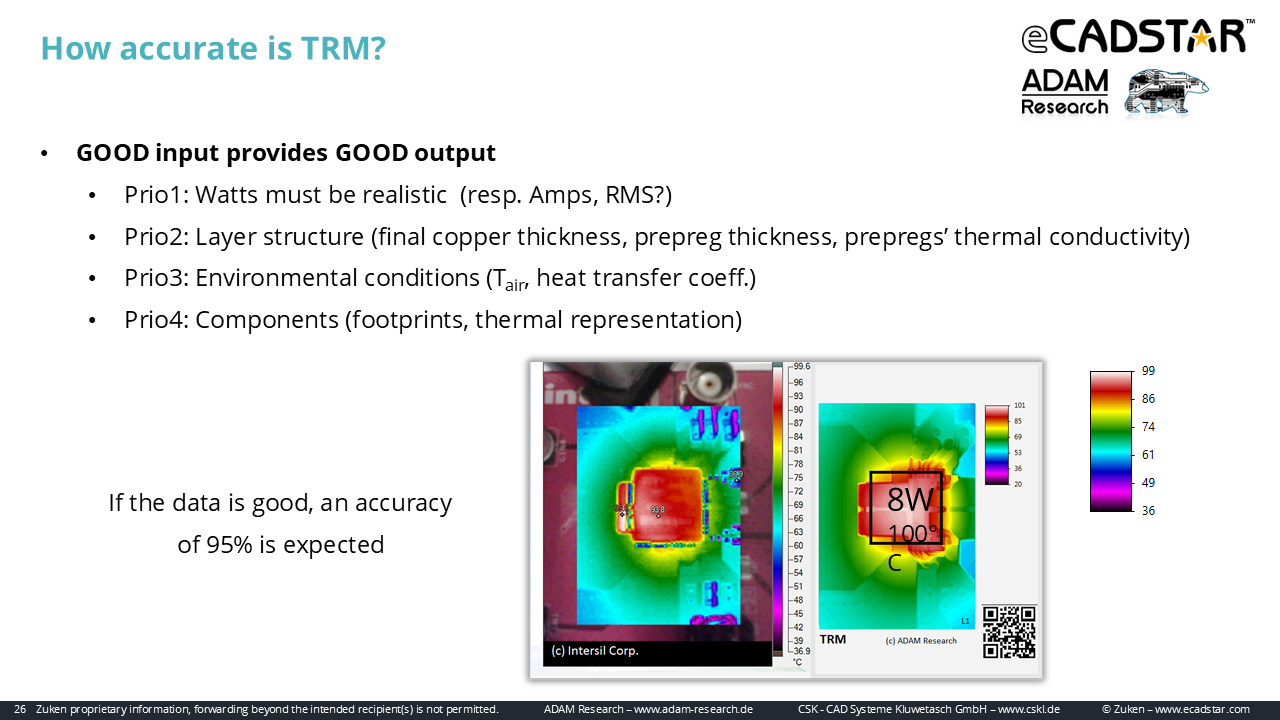

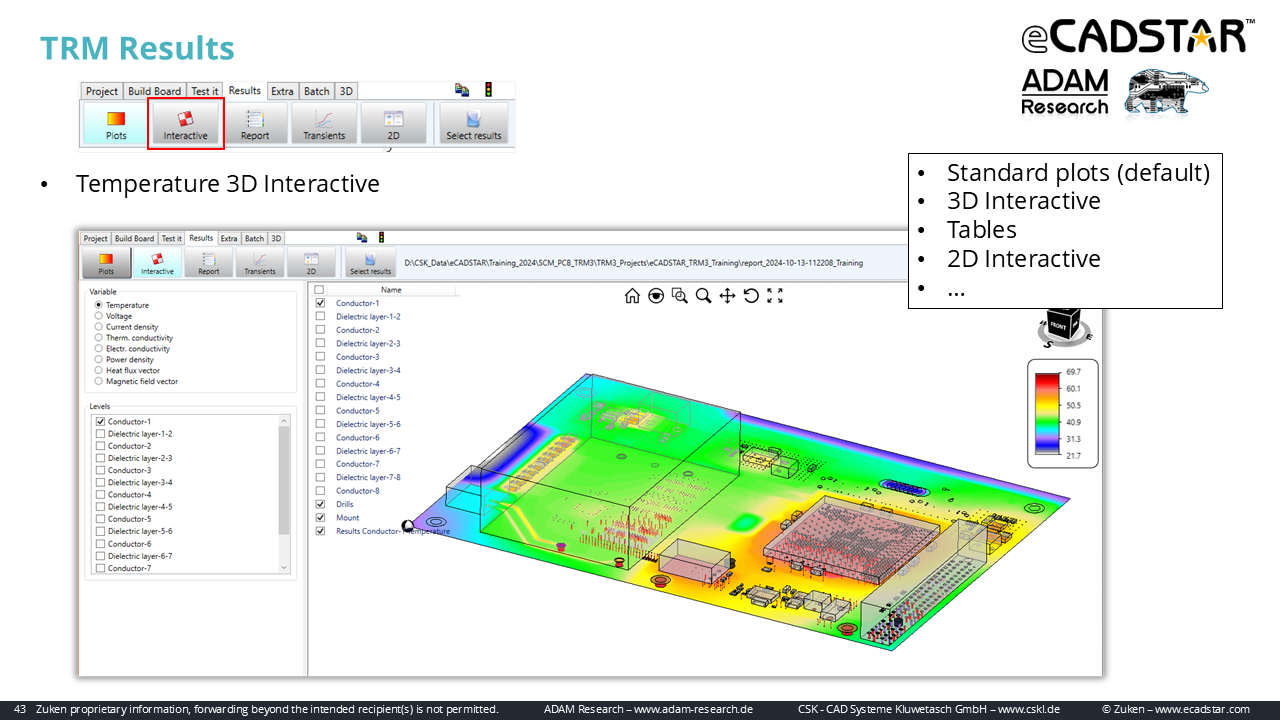

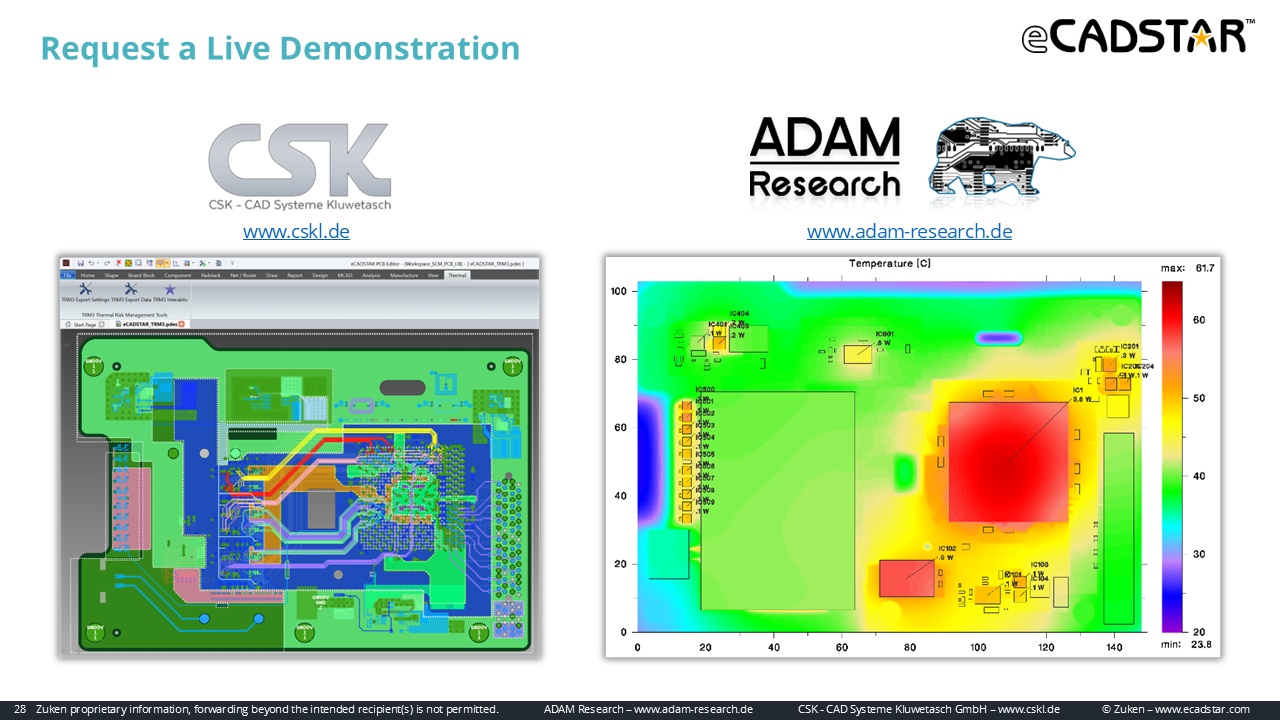

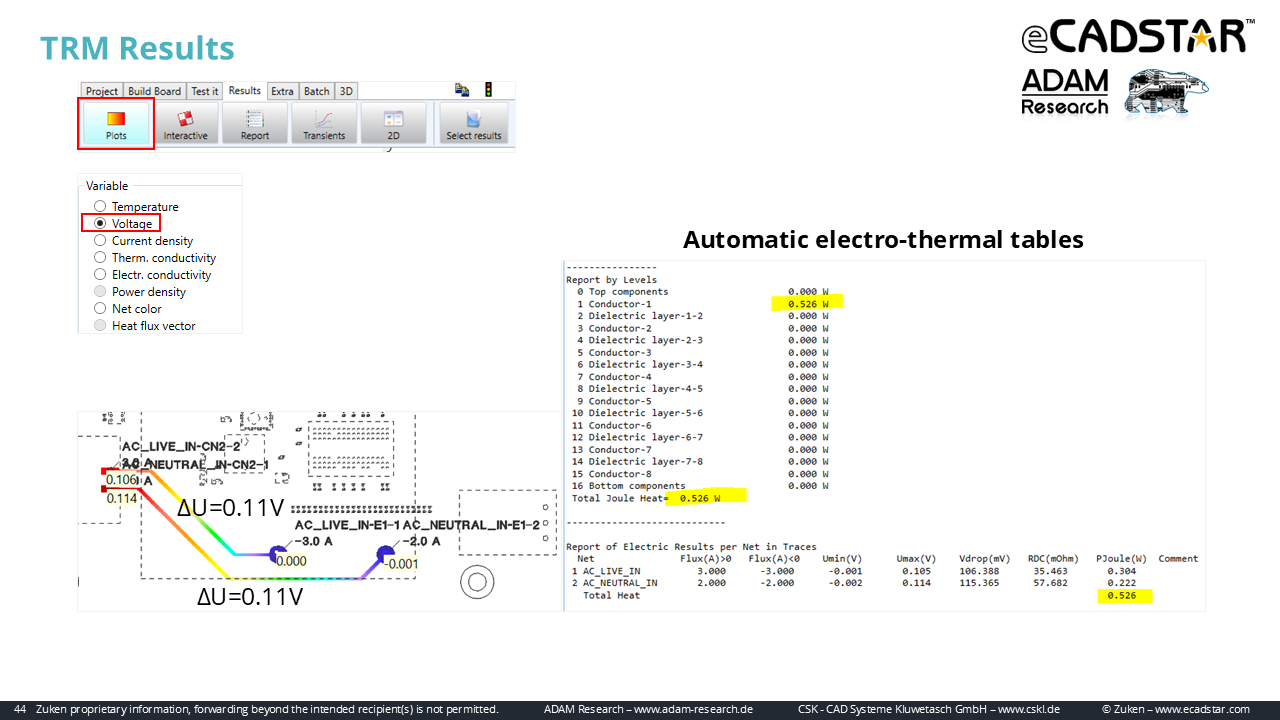

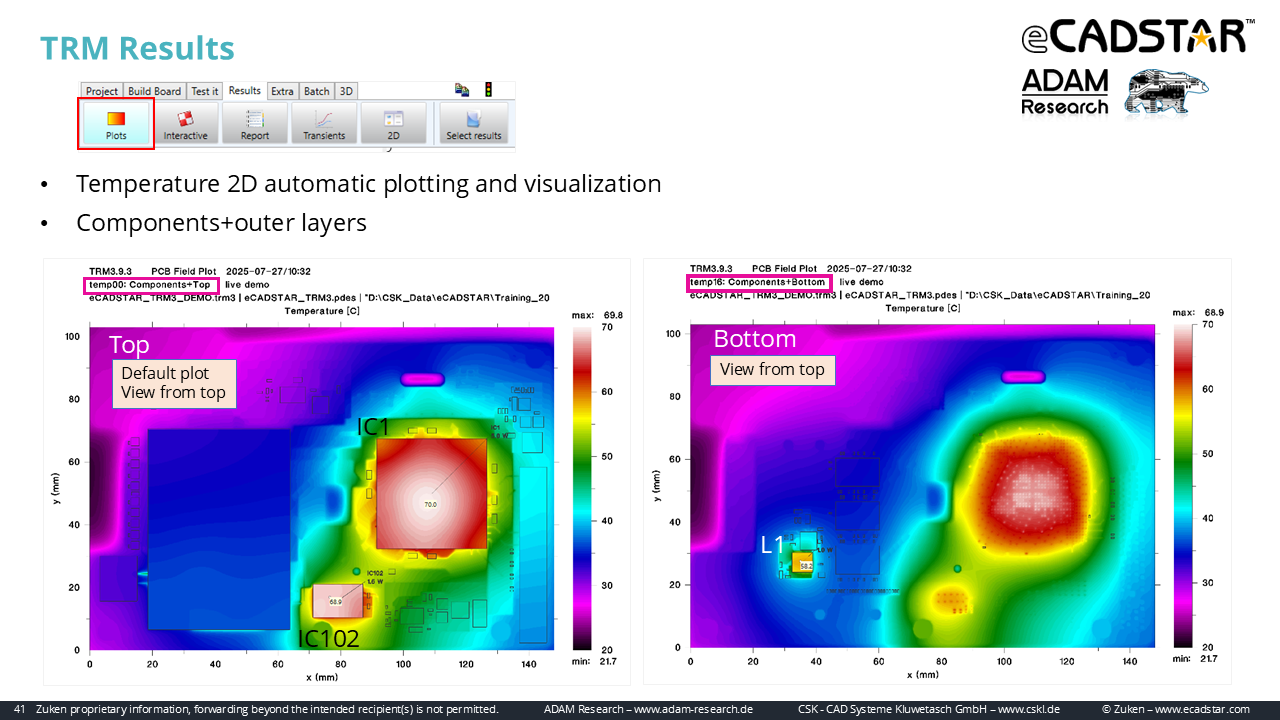

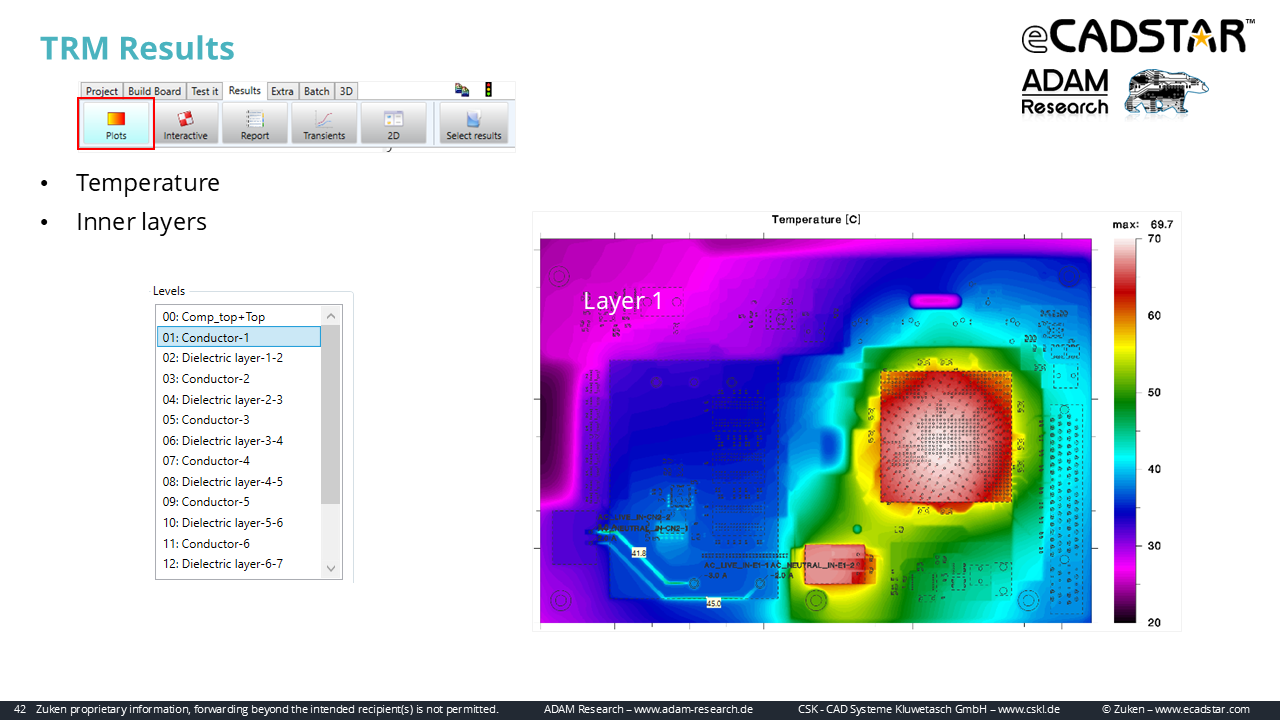

Als Ergebnis liefert TRM hochauflösende Thermogramme (bis zu 100 µm) für sämtliche Lagen sowie Diagramme für Spannung und Stromdichte. Virtuelle Thermoelemente zeichnen Temperaturkurven auf, während die Ergebnisse in ASCII-Files oder automatisierten Reports ausgegeben werden. In unserem dedizierten Fachvortrag zeigen wir Ihnen zudem, wie Sie Ihr Design optimal vorbereiten und fortgeschrittene Berechnungsexperimente starten.

Um die Leistungsfähigkeit für Ihren Anwendungsfall zu prüfen, bieten wir Ihnen eine kostenlose 2-wöchige TRM-Testphase an, in der wir auf Wunsch vorab ein kommentiertes Startmodell für Sie aufsetzen. Die Lizenzierung erfolgt flexibel über FlexNet (Standalone oder Server, MS Windows 64-bit) und ist als Term-Based-License für ein Jahr oder zwei Jahre erhältlich. Zudem unterstützen wir die akademische Ausbildung mit kostenfreien Studenten-Lizenzen für Abschlussarbeiten. Als offizieller Vertriebspartner begleiten wir Sie von der ersten Beratung über die Angebotserstellung zu Herstellerpreisen bis hin zur Einrichtung maximaler Automatisierung und spezialisierten Simulationsdienstleistungen.

Ihre Vorteile mit eCADSTAR Thermal Risk Management im Überblick



  • Präzise 3D-Wärmeanalyse: Identifikation thermischer Risiken in Komponenten und Leiterbahnen für alle starren Flachbaugruppen bereits vor der Prototypenphase.

  • Realer Digital Twin: Simulation der Temperaturverteilung im geometrischen 3D-Modell unter Berücksichtigung von Hotspots, Lüfterkühlung, Strahlungsaustausch oder Vakuum.

  • Vollständige Design-Abbildung: Exakte physikalische Berechnung inklusive gepluggter/ungepluggter Vias, Blind- & Buried-Vias, Inlays sowie massiver Stromschienen.

  • Intuitive Bedienung für Elektroniker: Schnelle, verwertbare Simulationsergebnisse ohne tiefgreifende Expertenkenntnisse in Strömungsmechanik (CFD).

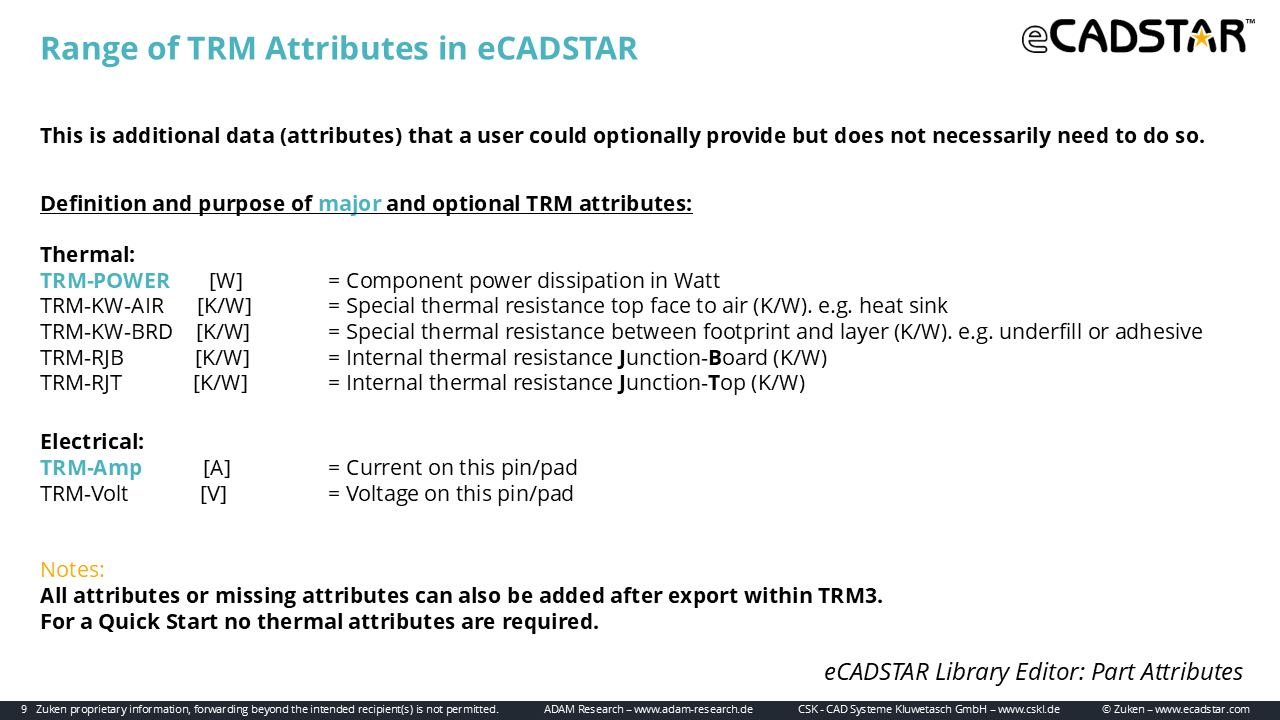

  • Massive Zeitersparnis: Automatisierter 1-Klick-Export aller relevanten Fertigungsdaten und thermischen Parameter (Watt, Ampere, Rth) via CSK-Scripts.

  • Autorisierter Support in Mitteleuropa: Als offizieller Zuken- und ADAM Research Partner bieten wir Ihnen fundierte technische Beratung für Deutschland, Österreich, die Schweiz, Ungarn und Polen.

  • Individuelle Testphase & Startmodelle: Nutzen Sie unsere kostenlose 2-wöchige TRM-Teststellung inklusive fachlicher Einschätzung und kommentiertem Startmodell für Ihren Anwendungsfall.

  • Flexible Design-Modifikation: Hohe Freiheit in der Nachbearbeitung durch Bitmap-Importe, grafische Layout-Anpassungen sowie virtuelles Aufsetzen von Kühlkörpern und Cold Plates.

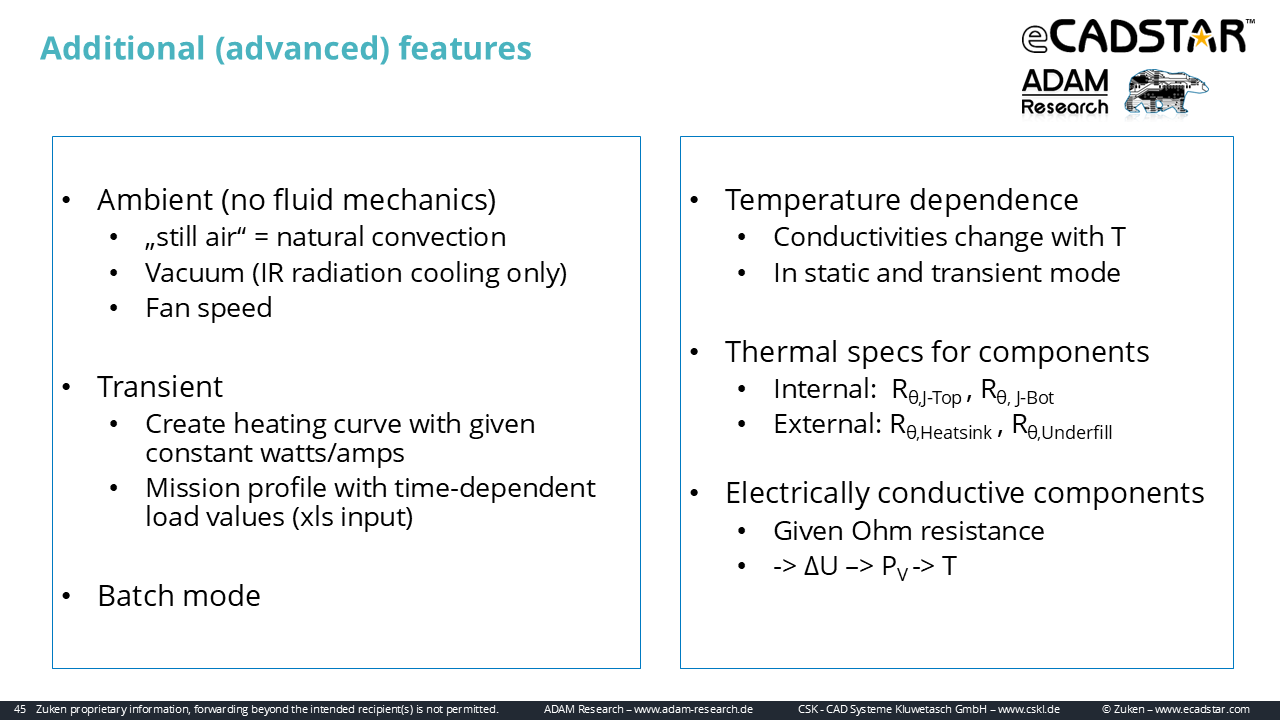

  • Dynamische Lastberechnung: Präzise Ermittlung von zeitabhängigen Aufheizkurven für permanente oder pulsierende Belastungen zur Absicherung der Betriebssicherheit.

  • Wirtschaftliche Varianten-Analyse: Effiziente Bewertung von Design-Maßnahmen durch Differenzbildung, um optimale Kühlung bei minimalen Kosten zu realisieren.

  • Akademische Nachwuchsförderung: Bereitstellung kostenfreier Studenten-Lizenzen für Bachelor- oder Masterarbeiten zur Unterstützung der nächsten Ingenieurgeneration.

  • Skalierbare Lizenzierung: Flexible Term-Based-Lizenzen via FlexNet (Standalone oder Server) für eine reibungslose Integration in Ihre IT-Infrastruktur.

Das optionale Add-on eCADSTAR Thermal Risk Management ist standardmäßig nicht im Umfang der eCADSTAR Software Bundles enthalten. Es kann jedoch zur frühzeitigen thermischen Analyse als Ergänzung für die Pakete Base+, Advanced 3D, Advanced HS und Ultimate+ kostenpflichtig erworben werden. Für das Engineer Bundle ist dieses Modul nicht verfügbar, da dessen funktionaler Fokus auf der Schaltplanerstellung liegt und eine thermische Simulation im PCB-Layout-Bereich dort nicht zur Anwendung kommt. In unserer Rolle als einziger autorisierter Zuken-Partner für diese EDA-Software und Classic CADSTAR in Deutschland, der Schweiz, Österreich, Ungarn und Polen sind wir Ihr erster Ansprechpartner für Beratung und technischen Support, um Ihre Designs thermisch abzusichern.

Fundierte Fakten zum ganzheitlichen Ansatz der EDA-Software sowie zur thermischen Absicherung innerhalb der System-Funktionen bietet die Übersicht der eCADSTAR Software Bundles

ab 5.000€
