eCADSTAR IBIS-AMI: Hochleistungs-Simulation für Multi-Gigabit-Schnittstellen

Das optionale Add-on eCADSTAR IBIS-AMI ermöglicht spezialisierte Funktionen zur Analyse extrem schneller Schnittstellen wie PCI-Express Gen3+, HDMI, SATA oder USB3. Während traditionelle IBIS-Modelle lediglich analoge Treiber- und Empfängereigenschaften beschreiben, ermöglicht der IBIS-AMI-Standard (Algorithmic Model Interface) eine statistisch signifikante Simulation moderner SERDES-Kanäle. Da hocheffiziente Transceiver digitale Signalverarbeitungstechniken (DSP) wie Pre-Emphasis und Equalization nutzen, um Verbindungsverluste bei ultrahohen Bitraten zu kompensieren, ist diese algorithmische Modellierung unerlässlich. Herkömmliche Wellenformsimulationen können dieses komplexe Verhalten – wie es auch in zukünftigen Standards wie DDR5 auftritt – nicht vorhersagen, weshalb die AMI-Analyse die einzige verlässliche Methode zur Validierung in der Vorproduktionsphase darstellt.

Die Struktur der Modelle kombiniert klassische Analogdaten wie Gehäuse-Parasiten, Pin-Definitionen und Strom-Spannungs-Kurven mit kompiliertem Code für das algorithmische Verhalten. Die Software ermöglicht den Zugriff auf diese programmierbaren Elemente direkt über die Benutzeroberfläche, sodass Parameter ähnlich wie bei realen Hardware-Registern abgestimmt werden können. Ein entscheidender Vorteil gegenüber SPICE-Modellen ist die enorme Rechengeschwindigkeit: Der dedizierte SI-Simulator verarbeitet bis zu eine Million Bits pro Minute. Ein effizientes Modell-Management durch den einfachen Import in die Simulationsbibliothek garantiert dabei einen reibungslosen Workflow bei der Integration modernster Halbleiterkomponenten.

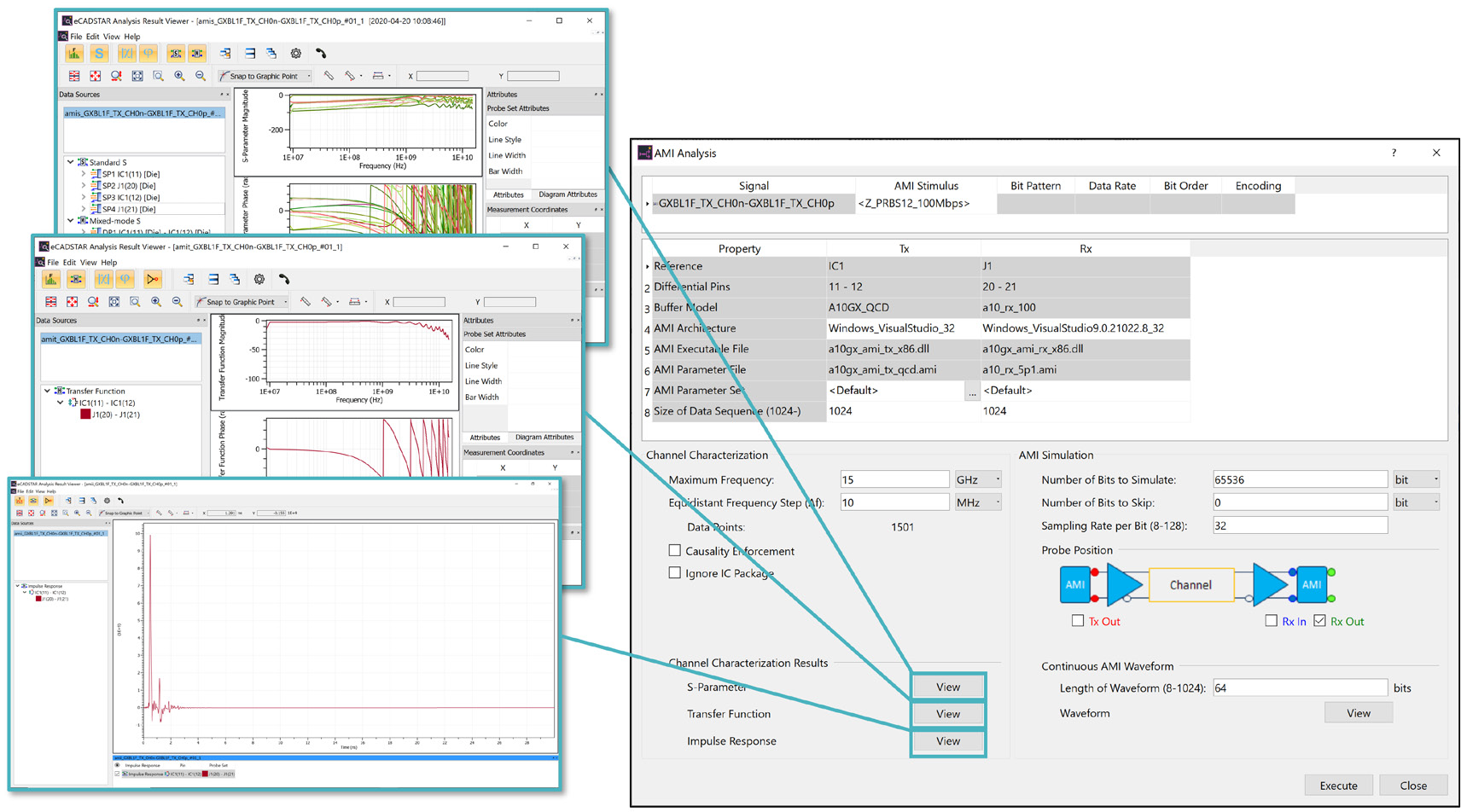

Der Workflow umfasst die präzise Zuweisung der AMI-Modelle im Scenario Editor, wobei Topologien aus dem Schaltplan, dem physischen Layout oder generischen Pre-Design-Studien extrahiert werden können. Vor der eigentlichen Kanalanalyse ermöglicht das Modul eine umfassende Charakterisierung der Übertragungsstrecke im Frequenzbereich (S-Parameter) sowie im Zeitbereich (Impulsantwort). Die anschließende Simulation liefert essentielle Leistungsparameter zur Sicherung der Protokollkonformität. Die Ergebnisauswertung erfolgt hochpräzise durch Augendiagramm-Analysen inklusive Maskenprüfung, Jitter-Messungen und Badewannenkurven (Bathtub) zur Einschätzung der Bitfehlerrate (BER). Mit dem Add-on IBIS-AMI optimieren Sie Ihre E/A-Kanäle für maximale Performance, erhöhen die Marge gegenüber externem Rauschen und sichern die Zuverlässigkeit Ihrer Hochgeschwindigkeitsprodukte nachhaltig ab.

Ihre Vorteile mit eCADSTAR IBIS-AMI im Überblick



  • Hochleistungs-Simulation für Multi-Gigabit: Spezialisierte Analyse extrem schneller Schnittstellen wie PCI-Express Gen3+, HDMI, SATA, USB3 und zukünftiger Standards wie DDR5.

  • Algorithmic Model Interface: Verlässliche Validierung moderner SERDES-Kanäle durch die Berücksichtigung digitaler Signalverarbeitung wie Pre-Emphasis und Equalization.

  • Enorme Rechengeschwindigkeit: Hochperformante Verarbeitung von bis zu einer Million Bits pro Minute durch den dedizierten SI-Simulator in eCADSTAR.

  • Präzise Kanal-Charakterisierung: Umfassende Analyse der Übertragungsstrecke im Frequenzbereich (S-Parameter) sowie im Zeitbereich (Impulsantwort) vor der eigentlichen Simulation.

  • Detaillierte Ergebnisauswertung: Hochpräzise Augendiagramm-Analysen inklusive Maskenprüfung, Jitter-Messungen und Badewannenkurven zur Bestimmung der Bitfehlerrate.

  • Zuken-Technologiepartner für Multi-Gigabit-Designs: Wir unterstützen Sie als regionaler Experte bei der algorithmischen Modellierung und Validierung Ihrer SerDes-Schnittstellen.

  • Individuelle Modellierungs-Beratung: Profitieren Sie von unserem direkten Draht zum Hersteller für Ihre komplexesten Simulations-Projekte in Deutschland, Österreich und der Schweiz.

  • Effizientes Modell-Management: Schneller Import und nahtlose Verwaltung komplexer Simulationsbibliotheken für modernste Halbleiterkomponenten.

  • Maximale Design-Marge: Gezielte Optimierung der E/A-Kanäle zur Erhöhung der Rauschfestigkeit und zur nachhaltigen Sicherung der Produktzuverlässigkeit.

Das optionale Add-on eCADSTAR IBIS-AMI ist standardmäßig nicht in dem Umfang der eCADSTAR Software Bundles enthalten. Es kann als spezialisierte Erweiterung für die Pakete eCADSTAR Advanced HS und eCADSTAR Ultimate+ erworben werden, wobei die gleichzeitige Nutzung der Add-ons eCADSTAR Signal Integrity und eCADSTAR Signal Integrity Advanced zwingend erforderlich ist. Diese technologische Kombination ermöglicht die hochpräzise Simulation von modernen Hochgeschwindigkeits-Schnittstellen. Als einziger autorisierter Zuken-Partner für Electronic Design Automation in Deutschland, Österreich, der Schweiz, Ungarn und Polen verfügen wir über die notwendige Expertise, um Sie bei der komplexen Modellierung mit IBIS-AMI fachmännisch zu unterstützen und den technischen Support für eCADSTAR und Classic CADSTAR sicherzustellen.

Spezifische Daten zur Bandbreite der EDA-Entwicklungsplattform und zur Skalierbarkeit der High-Speed-Optionen finden Sie in der Übersicht der eCADSTAR Software Bundles

Preis auf Anfrage
