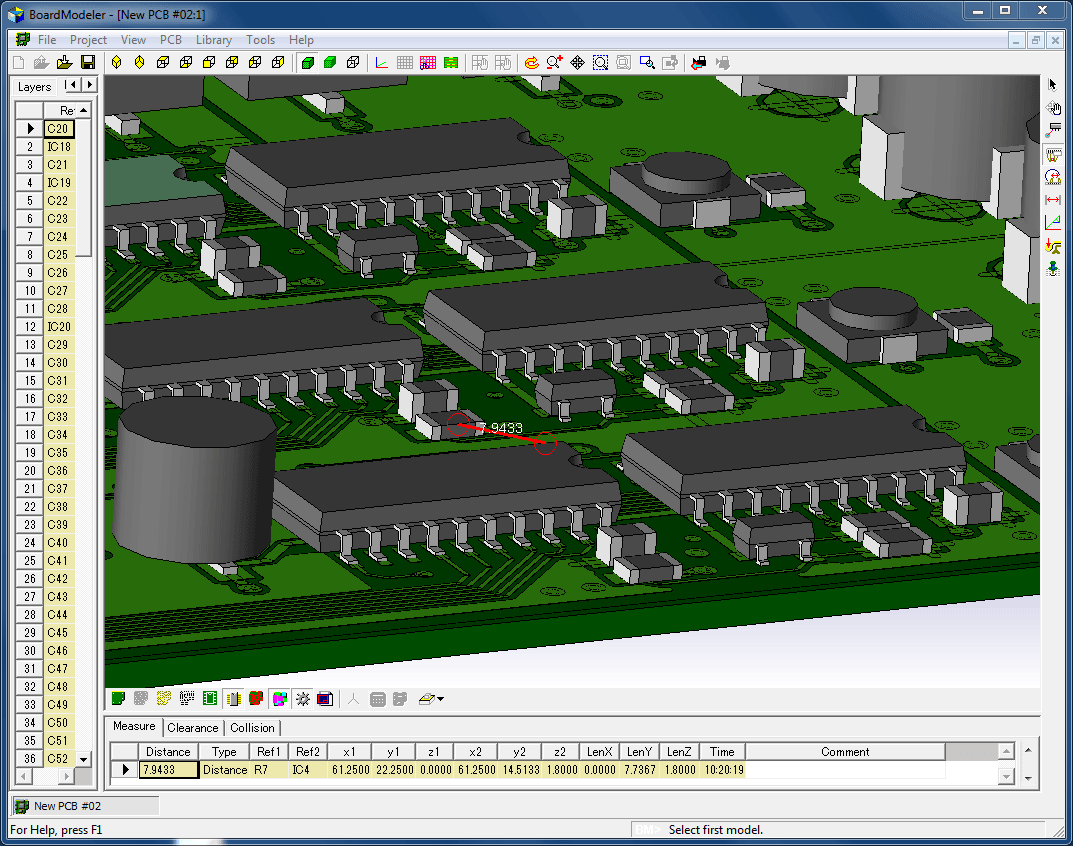

CADSTAR Board Modeler Lite ist speziell auf 3D Visualisierungs- und Kollisionsprüfungen zugeschnitten, wodurch die Software die Lücke zwischen Elektronik- und Mechanik-Design schließt. Intuitive Arbeitsgänge ermöglichen es dem Designer, auf Anhieb fehlerfreie hochwertige Layouts für die Fertigung zu erstellen und somit Nacharbeiten und kostenträchtige Produktionsverzögerungen während der Produktentwicklung zu verhindern.

  • ECAD- und MCAD-Schnittstelle: Elektronische und mechanische Design-Daten in einer einheitlichen Umgebung bearbeiten

Die Software ermöglicht dem PCB Designer in 3D zu arbeiten, CADSTAR Designs visuell zu prüfen, zu aktualisieren und 3D Bauteile zu erstellen. Die bidirektionale Datenübertragung zwischen CADSTAR und jedem mechanischen 3D Design System mit den generischen Datenformaten STEP oder ACIS stellt sicher, dass die im Board Modeler Lite vorgenommen Änderungen in das CADSTAR Design mit übernommen werden können.

  • 3D-Modelle mit allen Details zur Optimierung der Produktdokumentation verknüpft mit einem 3D-Modell-Assistenten
  • Verschiebung, Rotation, Spiegelung und Ausrichtung von Bauteilen
  • Import bzw. Export der Formate STEP, ACIS, STL und IDF

Da die Positionen der Teile präzise auf das mechanische Gehäuse abgestimmt werden können, verbessert sich die Genauigkeit um ein vielfaches, wodurch Abstandsfehler weitesgehend vermieden werden. Zudem werden die benötigten Projekt-Ressourcen optimiert, indem physikalische Prüfwerkzeuge, z.B. zum Messen, in die CADSTAR-Design-Umgebung integriert werden. Angaben zu Leiterbahnen und Kupferflächen können ebenfalls eingeschlossen werden, so dass eine Prüfung der Kontakte oder Abstände zwischen der Leiterplatte und dem Gehäuse durchgeführt oder die Verbindung zwischen den Leiterbahnen auf Innenlagen mittels Schnittansicht überprüft werden kann.

Änderungen von Grafiken in 3D können unkompliziert mit einer SpaceMouse durchgeführt werden und die genaue Positionierung von Bauelementen in allen drei Achsrichtungen erfolgt über das integrierte Ausricht-Werkzeug. Das heißt, alle Teile der Leiterplatte können zur Vermeidung möglicher Kollisionen mit anderen Teilen oder dem Gehäuse an eine andere Stelle gesetzt werden. Abstandsfehler werden beim Verschieben der Teile angezeigt und es kann die exakte Konfliktstelle dargestellt werden.

  • Positionen der Teile auf die mechanischen Anforderungen abstimmen
  • Anzeige einzelner Kollisionen und deren Behebung durch Platzierungsänderungen
  • Absoluten Abstand zwischen Bauteilen und mechanischen Befestigungen prüfen
  • Kontakte oder Abstände zwischen Leiterplatte und Gehäuse prüfen
  • Leiterbahnen auf Innenlagen prüfen

Für Kollisionsprüfungen und Messungen zur Prüfung des vollständigen Produkts, einschließlich der mechanischen Bauteile wie Gehäuse, Stecker und Kabel, können mehrere Leiterplatten konvertiert und gemeinsam als Modell dargestellt werden. Board Modeler Lite umfasst einen 3D-Modell-Assitenten-Generator für elektronische Komponenten. Diese können auch aus einer Reihe von Online-Ressourcen mit Hilfe von 3D-Step-Formaten importiert werden.

Warum sollten Sie sich für CADSTAR entscheiden?

CADSTAR ist die preisgünstige Zuken PCB Design Softwarelösung für intuitive Designs von Schaltplänen und Leiterplatten. Zuken bietet Ihnen eine Reihe von vorkonfigurierten Schaltplänen und Produkten für die Leiterplattenentwicklung, die alle Bedürfnisse abdecken: Produktauswahl

Bei allen Vorteilspaketen steht Ihnen rund um die Uhr die globale Support Webseite von Zuken zur Verfügung. Die Firma Zuken, die hinter dem Produkt CADSTAR steht, ist seit vielen Jahren ein sicherer und starker Partner; langjährige Erfahrung aus Projekten, technologischem Fachwissen und Anpassungsfähigkeit an Kundenanforderungen liefert leistungsstarke Lösungen. Auch wir als Vertriebspartner vor Ort unterstützen und beraten Sie gerne. Sie finden in uns, einen erfahrenen und langjährigen Reseller von Zuken. In den Bereichen Beratung, System-Integration, Training & Support sowie der Entwicklung Ihrer kundenspezifischen CADSTAR-Tools sind wir gerne Ihr kompetenter Ansprechpartner.

  • Zuken ist auf dem Markt sehr gut etabliert und hat weltweit zufriedene Kunden
  • Jederzeit Zugriff auf das offizielle Online Ticket System von Zuken: Zuken Global Support
  • Fachkundiger technischer Support durch Ihren Ansprechpartner: CSK - CAD Systeme Kluwetasch

Die CADSTAR Softwarepakete unterstützen einen intuitiven Workflow von der Stromlauf- und Schaltplanerstellung über die Board- und FPGA-Ebenen-Entwicklung bis hin zum PCB-Layout, sorgen für eine reibungslose Kommunikation mit Ihrer MCAD Abteilung (Unterstützung von ACIS, STEP, STL und IDF) und führen Kollisionsprüfungen in einer 3D-Umgebung ebenso wie Designregelprüfungen vor der Ausgabe von Fertigungsdaten durch. Darüber hinaus eignet sich die Lösung für High-Speed-Designs, Signalintegritätsprüfungen und Durchführungen von EMV-Analysen. CADSTAR bietet außerdem eine vollständige Datenverwaltung sowie eine über das Internet zugängliche, umfassende Bauteilbibliothek.

  • Der modulare Aufbau ermöglicht Ihnen mit jeder unter Produkten gelisteten Option nach Wahl arbeiten zu können.
  • FAQ, Videos, Datenblätter, Anleitungen und Präsentationen stehen Ihnen im Help Center zur Verfügung.

Place & Route Editor

    Mit der Kombination aus manuellen, auto-interaktiven und automatischen Werkzeugen für die Platzierung und Entflechtung von Leiterplatten wurde der CADSTAR Place & Route Editor im Hinblick auf Leistung, Qualität und Produktionsvorbereitung optimiert und erfüllt damit die Design-Herausforderungen modernster Technologien, beispielsweise DDR2, DDR3, DDR4 und PCI Express.

    Mit umfassenden Design-Regeln kann das System entsprechend den jeweiligen Erfordernissen konfiguriert werden. Die komplexe Matrix von Timing-Regeln der heutigen Highspeed-Designs kann ohne Weiteres mit Flächenregeln und Highspeed-Constraints bearbeitet werden. Mit einer Auswahl an Design-Regeln und direktem Zugriff auf viele unterschiedliche Werkzeuge über Shortcuts oder mausgesteuerte Menüs bietet der CADSTAR Place & Route Editor eine umfassende Kontrolle über den manuellen Platzierungs- und Entflechtungsprozess. Dem Anwender wird die optimale Platzierung entsprechend den vorgegebenen Constraints angezeigt, mit dynamischer Leiterbahnverschiebung und Ausrichtung zur Optimierung des Platzbedarfs auf der Leiterplatte und Maximierung der Anzahl der Routing-Kanäle.

    Erweiterte Routing-Optionen

    Vor dem Routing können Versorgungs-Pins intelligent mit Voll- oder Teilflächen verbunden werden, mit dem Fanout-Router können intelligente Breakout-Muster für SMT-Bauelemente mit einer großen Zahl von Pins unter Verwendung geometrischer oder spiralförmiger Durchkontaktierungsmuster zur Vereinfachung des Routings auf Innenlagen erzeugt werden. Der moderne Router Activ-45 ist das Nonplusultra in puncto Geschwindigkeit und Präzision für die manuelle Entflechtung. Selbst anspruchsvollste Layout-Aufgaben lassen sich mit dem „Follow-me“-Routing mit Auto-Vervollständigung, Leiterbahnverschiebung, Rückhol- und Segmentteilungsoptionen im Handumdrehen meistern.

    Für die Lösung spezieller Aufgaben sind eine Reihe fortschrittlicher Routing-Algorithmen für Busmuster, Speicher, River (kürzester Verbindungsweg) und störungsunanfälliges Routing enthalten. Mit dem Multipass-Router, mit dem maximale Routing-Produktivität durch progressive Entflechtungs- und Optimierungsdurchläufe erreicht werden, kann nahezu jede Netzauswahl automatisch geroutet werden.

    Echtzeit-Bibliothek von SamacSys

    PCB-Bauteilbibliotheken von SamacSys sind Echtzeit-Bibliotheken mit mehr als 7 Millionen kostenlosen, qualitativ hochwertigen SCM-Symbolen und PCB-Footprints für CADSTAR. Die Bibliothek enthält qualitätsgeprüfte Bauteile nach IPC-Standard anstelle von statischen Dateien, die schnell veralten. Sie können nach Komponenten suchen und diese platzieren, ohne dass Dateien entpackt oder geladen werden müssen. Oder Sie können zunächst in der Electronic Component Search Engine von SamacSys nach Bauteilen suchen, diese per Mausklick herunterladen und mithilfe des SamacSys Library Loader, der im Hintergrund ausgeführt wird, nahtlos zu CADSTAR hinzufügen.

    Für Komponenten, die nicht in der Bibliothek enthalten sind, gibt es den PCB Library Wizard von SamacSys, mit dem Anwender eigene IPC-kompatible Komponenten erstellen und sofort herunterladen können. Des Weiteren bietet SamacSys einen kostenlosen Service zur Bauteilerstellung, bei dem 80 % der neuen Bauteilanfragen innerhalb von 24 Stunden (gemäß Daten von 2016) erfüllt werden.

    Bauteilbibliotheken von Würth Elektronik

    Würth Elektronik bietet kostenlose passive Bauteilbibliotheken für CADSTAR, für die weitere Bauteiltypen geplant sind. Benutzer können einfach die korrekten Bauteile aus den Bibliotheken herunterladen und mit dem Konstruieren beginnen. In den Bibliotheken, die regelmäßig aktualisiert werden, sind Footprints, mechanische Bemaßungen und elektrische Parameter definiert.

    Kostenlose Online-Bauteilbibliotheken von Zuken

    Da die in PCB-Designs verwendeten Bauteile durch Pin-Konfigurationen mit hoher Dichte immer ausgereifter und komplexer werden, stellt die Entwicklung präziser Design-Bibliotheken ein vorrangiges Ziel dar. Die Online-Bibliotheken von CADSTAR enthalten über 250.000 fertige Bauteile und werden ständig erweitert und aktualisiert. Darin sind Bauteile führender Anbieter wie Actel, Analog Devices, Intel, Texas und Zetex verfügbar. Dem Datenblatt oder der Website eines Anbieters können dynamische Links hinzugefügt werden, so dass Sie mit einem Klick auf die neuesten Informationen zugreifen können.

    CADSTAR Library Editor ist die Komplettlösung für das Erstellen und Bearbeiten von Symbolen, Footprints und Bauteildaten für das PCB-Design. Der nahtlos in CADSTAR integrierte Library Editor weist dieselbe Benutzeroberfläche und dieselben Konfigurationseinstellungen wie die anderen Anwendungen in der CADSTAR-Familie auf – für eine leichte Bedienung und zur Maximierung der Produktivität während der Produktentwicklung.

    Im Mittelpunkt des CADSTAR-Design-Prozesses befindet sich die Bauteilbibliothek, die einen constraint-basierten Design-Prozess über die Entwicklung logischer Schaltungen bis hin zur Vorbereitung von Fertigungsdaten für Leiterplatten unterstützt. CADSTAR Library Editor stellt die kritischen Bauteileinformationen und -attribute bereit, die in jeder Phase des Design-Prozesses erforderlich sind. Die Daten der Bauteilbibliothek können entweder in einer logischen Bibliothek gespeichert oder zu einer ODBC-kompatiblen Datenbank hinzugefügt werden, um die Integration mit einer technischen Datenbank einer Arbeitsgruppe, einem MRP-System auf Unternehmensebene oder einem PDM-System zu unterstützen.
