PCB Footprint Expert Testlizenz

Kostenlose Single-User Enterprise Edition als Cloud Lizenz für 30 Tage

    Die kostenlose 30-Tage-Testlizenz für die Vollversion bzw. Enterprise Edition als Single-User Cloud-Lizenz ist unsere Empfehlung für das erste Kennenlernen der Software. Machen Sie sich mit den Menüs vertraut und testen Sie die Kompatibilität Ihres CAD Programmes. Die Testlizenz beinhaltet den maximalen Funktionsumfang für den professionellen PCB-Designer, CAD-Bibliothekar oder Ingenieur, der die Verantwortung für den Aufbau, die Pflege und die Weiterentwicklung der Firmenbibliothek trägt. Dazu gehört die Dokumentation, die firmenspezifische Benutzereinstellungen sowie die Beachtung der IPC-Richtlinien, um eine qualitativ hochwertige Erstellung von Standard- und Nicht-Standard-Footprints zu ermöglichen. Konfigurationsdateien zur Nutzung der vier etablierten Industrierichtlinien und dem PCB Footprint Expert Standard sind bereits für Sie in der Software hinterlegt worden. Hinweis: Zum Herunterladen der Enterprise Edition (Cloud), benötigen Sie einen Account für den Download-Bereich auf der Herstellerseite und eine Freischaltung durch den Hersteller.

    Empfohlene erste Schritte: Besuchen Sie unsere Übersichtsseite und schauen Sie sich als erstes das 46-minütige Übersichtsvideo an, um ein Gefühl für die Software, die Online-Bauteilbibliothek, die Footprints-Erstellung und die 3D STEP-Modellierung zu erhalten. Zu Beginn wird Ihnen auch ein Blick auf das Produktblatt Infos von Wert liefern können. Sehr hilfreich kann der Fachvortrag unserer Support Experten sein, welcher auf 72 Seiten einiges an Informationen bereithält. Nach dem ersten Durchstöbern empfehlen wir Ihnen die Produktseiten Ihrer Wahl zu öffnen, einen Blick in die FAQ zu werfen und sich auch die Hilfestellungen des Herstellers anzuschauen. Empfehlenswert ist auch das aktiv genutzte offizielle Forum mit Question & Answers Bereich.

    Falls Sie Fragen zur Freischaltung, Installation, Anwendung oder Anpassung der Software haben oder sogar Preisinformationen wünschen, stehen wir Ihnen als offizieller PCB Footprint Expert Ansprechpartner von PCB Libraries zur Verfügung. Erste Informationen zu den unterschiedlichen Lizenzierungsarten und Versionen finden Sie auch in dem Support Bereich unter den Häufig gestellten Fragen (FAQ). Darüber hinaus erklären wir Ihnen selbtverständlich die Unterschiede auch gerne in einem Gespräch genauer. Für erste schnelle Fragen wird auch gerne die Fragen-stellen-Funktion auf dieser Seite genutzt.

    Warum sollten Sie sich für PCB Footprint Expert entscheiden?

    PCB Footprint Expert ist die von der IPC anerkannte Software zur Erstellung von qualitativ hochwertig reproduzierbaren, sowie IPC konformen Landeflächen und 3D STEP Modellen. PCB Libraries bietet automatisierte Softwareprodukte an, die Ihre Anforderungen erfüllen: Produktauswahl

    Bei allen Produkten steht Ihnen rund um die Uhr das offizielle Forum von PCB Libraries zur Verfügung. Als IPC-Member-Unternehmen ist der Softwarehersteller bei der Entwicklung von IPC-Richtlinien für einen globalen Industriestandard involviert. Bereits seit 2003 lässt sich der Werdegang von PCB Libraries am Markt verfolgen. Im Jahr 2012 wurde eine komplett verbesserte Softwarefamilie veröffentlicht: Pro, Lite und Viewer. 2016 wurde diese Familie durch die POD Builder Version erweitert. 2017 wurde die Pro zur neuen Enterprise Edition. 2024 wurde die neue und aktuelle IPC-7352 erfolgreich umgesetzt. Als langjähriger Supporter und Distributor dieser Software ist auch der technische Kundenservice des CSK Teams im Kauf inklusive.

    • PCB Libraries ist auf dem Markt sehr gut etabliert und hat weltweit zufriedene Kunden
    • Jederzeit Zugriff auf das offizielle Forum des Herstellers: PCB Libraries Forum
    • Fachkundigen technischen Support durch Ihren Ansprechpartner: CSK - CAD Systeme Kluwetasch

    Die fortschreitende Internationalisierung der Firmen erfordert eine weitgehende fertigungsunabhängige Erstellung der PCB-Designs nach standardisierten Vorgaben. Die kontinuierliche Größenreduzierung der Bauteile verlangt dabei nach immer genaueren Berechnungen der Anschlussflächen für aktive und passive Bauteile. Die herausragende Aufgabe ist es, flexible und dynamische Regeln und Definitionen zu erstellen, um Millionen von unterschiedlichen Bauteilen gemäß der Herstellerempfehlungen zu erstellen.

    PCB Footprint Expert erstellt sowohl diese Mengen an Bauteilen als auch Land Pattern gemäß Hersteller Empfehlungen und/oder IPC-Richtlinien. Die Software stellt sicher, dass jeder Anwender, unabhängig seiner Erfahrung oder Sprache, qualitativ hochwertig reproduzierbare, sowie IPC konforme Landeflächen erstellt. Der Wechsel zwischen den vier etablierten Industrierichtlinien (IPC-7352 + IPC-7351B + IEC 61188-7 + IPC J-STD-001) und dem PCB Footprint Expert Standard wird durch Default & User Preferences ermöglicht. Alle noch erforderlichen Informationen bzw. Werte werden automatisch aus den für Sie bereits hinterlegten IPC-Richtlinien (Preferences) entnommen, um so die Ausgabe für die verschiedenen CAD Formate zu ergänzen.

    • Einzelne Ausgabeformate für 25 verschiedene CAD Systeme: Zuken, Mentor, Cadence, Altium, ...
    • FAQ, Videos, Datenblätter, Anleitungen und Präsentationen stehen Ihnen im Help Center zur Verfügung.

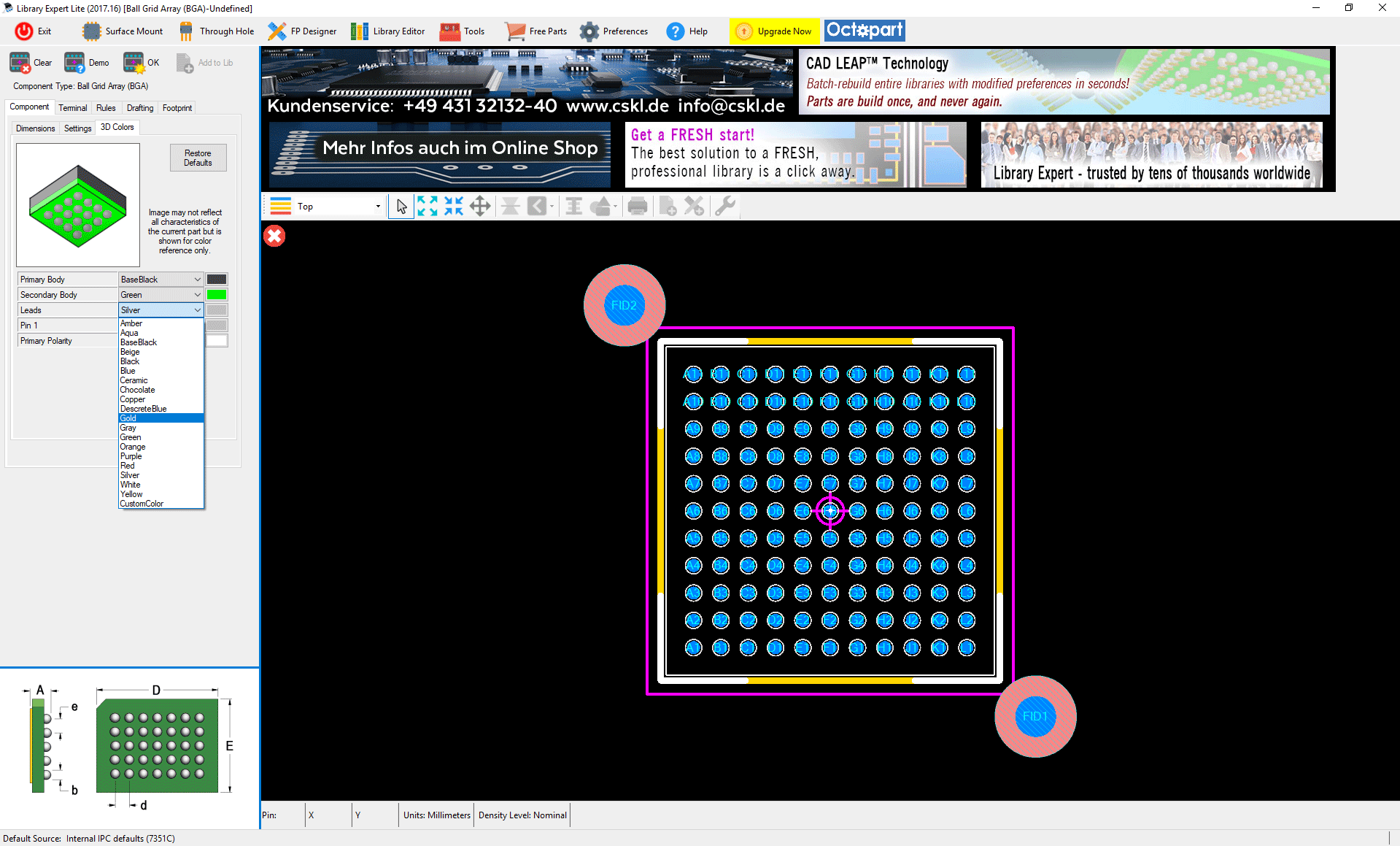

    Benutzerfreundliche Bedienung, die auf Windows basiert und einfach zu lernen ist:

    • Benutzerdefinierte Einstellungen wählbar oder individuell definierte Einstellungen möglich
    • Erstellt Landeflächen aus auswählbaren Pad Formen und Positionen
    • Speicher-, Editier- und Suchfunktionen für eine effektive Bauteileverwaltung
    • Speichern von mechanischen Bauteildaten in eine Bibliotheksdatei
    • Ändern Sie Ihre Bibliotheksdokumentation oder fügen Sie Informationen hinzu
    • Berechnung der Landeflächen erfolgt auf Knopfdruck nach Eingabe der Bauteilabmessungen
    • Automatisierte Berechnung der Landeflächen basiert auf den ausgewählten Richtlinien und eigenen Anpassungen
    • Eingabe der Bauteilabmessungen mit Nominal plus Toleranz oder Min / Max Abmessungen
    • Automatisierte Erstellung von Bauteilen mit den vom Hersteller empfohlenen Landeflächen
    • Anwendung von Rules auf Komponentenfamilien und Landeflächen
    • Mit nur einem Klick erfolgt die Auswahl von Rectangle, Oblong, D-Shape oder Rounded Rectangle
    • Mit nur einem Klick werden Bauteile rotiert oder gespiegelt (sehr nützlich für ein schnelles LGA/BGA-Design)
    • Imperial und metrisch: Automatische Umrechnung zwischen mil und metrischen Werten

    ... und viele weitere Funktionen: Padstack Editor; Einheiten-Converter; Pin Name ändern & neu nummerieren; Möglichkeit zur Erstellung, Bearbeitung oder Löschung der Sachmerkmale/Attribute: Projektname; Menge/Stückpreis; Schaltplan-Symbolname; erstellt von/Datum; Artikelnummer;  eingekauft von; DigiKey Part Nummer; etc... (kein Limit)

    • Design for Assembling: Fertigungs- und Prüffreundlichkeit der Baugruppe
    • Design for Manufacturing: Fertigungsgungsfreundlichkeit z.B. der unbestückten Leiterplatte
    • Design for Testability: Test- und Prüffreundlichkeit
    • Design for Reliability:  Zuverlässigkeit als Entwicklungsziel
    • Design for Environment: Umweltverträglichkeit bzw. Einsatzumgebung

    PCB Libraries bietet den Nutzern der Enterprise Edition Zugriff auf die Online Bauteilbiliothek "Parts On Demand" (POD) (zusätzliche kostenpflichtige Option)*  mit über 2 Millionen Landeflächen, welche wiederum für mehrere Millionen Bauteile genutzt werden können. Vor allem die CAD Systemunabhängigkeit macht diese Bibliothek besonders: Das gewünschte Bauteil wird CAD-Neutral in Ihre PCB Footprint Expert Software heruntergeladen und per Auto/Batch-Build Prozess gemäß den hinterlegten Industrierichtlinien und/oder den hinterlegten Benutzereinstellungen angepasst. Abschließend wird das Bauteil formatgerecht in das bevorzugte CAD-System importiert.

    * Zugang zu der POD Datenbank ist für zusätzliche ca. $120 - $ 300,- pro Jahr erhältlich. Der Download ist auf 100, 250 oder 500 Bauteile pro Monat begrenzt. Vorherig gekaufte Wartung, die POD-Zugriff enthält, behält diesen Zugriff bis die Wartung erneuert werden muss. Die neueste Version von Library Expert wird dringend empfohlen, da das POD-Datenformat regelmäßig aktualisiert wird, um neue Funktionen von Library Expert zu ermöglichen.

    Nutzer der Enterprise Edition mit laufender Wartung und Zugriff auf die POD Datenbank:

    • Alle vorhandenen Bauteile sind ohne Zusatzkosten erhätlich
    • Download Anzahl ist begrenzt auf maximal 100, 250 oder 500 Bauteile pro Monat
    • Nicht vorhandene bzw. neue Bauteile können bei PCB Libraries angefordert werden
    • über 95% der angeforderten, neuen Parts kosten in der Regel 5-10 $ pro Stück**
    • Der Zugang gilt nur für die Laufzeit der aktuellen PCB Footprint Expert Version

    **Parts, welche zur Erstellung mehr als 2 Stunden beanspruchen, werden i.d.R. doppelt berechnet.

    Mehr Informationen finden Sie auch auf der Internetseite des Herstellers

    Der Rund um die Uhr Service wird angeboten und durchgeführt von PCB Libraries: Der Part Building Service bzw. BOM Builder Service steht jederzeit (24/7) für alle Kunden der PCB Footprint Expert Enterprise Edition mit der aktuellsten Version, die Wartung und POD Subscription führen, zur Verfügung. Stichwort: Zeitersparnis - Verlieren Sie keine Zeit mehr durch die Suche nach den benötigten Library Daten oder durch das Erstellen eigener Libraries.

    • Ein Video Guide zur Nutzung des Services finden Sie hier: Tutorial Video
    • Der kostenfreie Zugriff gilt nur für die Laufzeit der aktuellen PCB Library Expert Enterprise Edition mit POD Subscription

    Nutzen Sie die aktuelle PCB Footprint Expert Version zum Konvertieren Ihrer Stücklisten (BOM) oder Excel Tabellen in eine FPX-Datei. PCB Libraries wird Ihre Datei mit der Online Bauteilbibliothek (POD) abgleichen und Ihnen anschließend per E-Mail die bereits vorhandenen Parts zukommen lassen. Fehlende Standard-Parts werden von PCB Libraries kostenlos nachgeliefert. Alle in der Bibliothek fehlenden Nicht-Standard-Parts können jeweils mit erworbenen POD Credits im Wert von 5$ - $7 angefordert werden. In diesen Fällen wird eine Bearbeitungszeit von 24 Stunden verfolgt. Der Service unterliegt dem Prinzip: Wer zuerst kommt, mahlt zuerst.

    • Bill of Marterial senden
    • Alle vorhandenen Parts aus der POD erhalten
    • Nachlieferung der neu angefragten Standard-Parts
    • Nicht-Standard-Parts für je $5 - $35 das Stück nachbestellen

      Mehr Informationen finden Sie auch auf der Internetseite des Herstellers

      CSK - CAD Systeme Kluwetasch wurde 1994 als Vertriebsbüro für EDA und PCB Software gegründet. Unsere Produkte werden ständig weiterentwickelt, um diese Ihren Bedürfnissen anzupassen. Die Herausforderung im Wettbewerb voraus zu sein bedeutet heute, dass Sie die Grenzen von physikalischen und elektrischen Designs erhöhen müssen, um noch schneller noch komplexere hochperformante Produkte zu liefern. Sie finden in uns, einen erfahrenen und langjährigen Supporter in den Bereichen Beratung, System-Integration, Training & Support sowie der Entwicklung Ihrer kundenspezifischen Tools und die gewünschte Unterstützung. Die Werkzeuge von Morgen bekommen Sie bei uns schon heute.

      • Technischer Support auch durch den Hersteller: PCB Libraries, Inc.
      • Installations- und Lizenzierungsanleitungen
      • Shared Desktop Hilfe bzw. Remote Control Support
      • Kommunikation via Telefon, E-Mail, Forum, Live Chat
      • Allgemeine und kundenspezfisiche Tutorial Videos
      • Fachvorträge, Datenblätter, White Papers und vieles mehr
      • Newsletter: Neuigkeiten, Updates, Upgrades, Promotions, Events und vieles mehr
      • Technischer Support gilt nur für die Laufzeit eines gültigen Wartungsvertrages

        Mehr Informationen finden Sie auf unserer Startseite

        Die Software Changelogs der aktuellen Version: Version 2024

        Weitere Informationen und Versions Historien finden Sie auch im Forum des Herstellers: www.pcblibraries.com/forum

        Es stehen Ihnen zwei unterschiedliche Testversionen der PCB Footprint Expert Software zur Verfügung.
